Apple-ın yeni 140W GaN sürətli şarj cihazının sökülməsi

Apple-ın yeni 140W sürətli şarj cihazı tamamilə yeni model A3607 ilə gəlir. Apple tərəfindən yeni nəsil cihazlar üçün nəzərdə tutulmuş yeni doldurma aksessuarı olaraq, A3607-nin nümayişi Apple-ın gələcək cihazlarının doldurma həllərinə geniş sənaye diqqətini cəlb etdi.

Görünüşü, ölçüsü və parametrləri ilə əsasən əvvəlki modellə eynidir, onun daxili arxitekturasına düzəlişlər edilibmi? Əsas komponentlər təkmilləşdirilibmi? Bu suallarla ChargerLAB dərhal yeni Apple 140W sürətli şarj cihazı A3607-nin ətraflı sökülməsini həyata keçirdi və indi onun əsl daxili quruluşunu ortaya qoyacaq.

Apple 140W sürətli şarj cihazının görünüşü

Qablaşdırma klassik minimalist dizayna malikdir, ön tərəfdə Apple loqosu, məhsulun adı və görünüşü çap olunur.

Yan tərəfə məhsul parametri etiketi yapışdırılır.

Stikerdəki parametrlərin yaxın planı daha sonra məhsulun fiziki ekranı bölməsində təqdim ediləcək.

Adapter USB‑C cihazları ilə uyğun gəlir və rəsmi olaraq MagSafe 3 portu ilə təchiz edilmiş 16 düymlük MacBook Pro ilə istifadə üçün tövsiyə olunur.

Enerji adapteri yerli istehsaldır, istehsal tarixi 2026 və A3607 modelidir.

Paketə şarj cihazı və istifadəçi təlimatı daxildir.

İlkin vəziyyətdə cızıqların qarşısını almaq üçün şarj cihazı qoruyucu kağıza bükülmüşdür.

Apple-ın yeni 140 Vt sürətli şarj cihazının görünüşü əvvəlki modellə eynidir, yüksək parlaq parıltı və yuvarlaq künc keçidləri ilə.

Apple loqosu bədənin ön və arxasında mərkəzləşmişdir.

Şarj cihazının parametr məlumatları bədənin bir tərəfində çap olunur.

Məhsul Parametrləri Yaxından

Giriş: 100–240V~ 50/60Hz 2A

(USB PD) Çıxış: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Şarj cihazı CCC və KC sertifikatlarından keçib.

Məhsulun adı, modeli və ehtiyat tədbirləri korpusun digər tərəfində çap olunur.

Apple-ın yeni 140 Vt sürətli şarj cihazının modeli A3607-dir.

Şarj cihazı qatlana bilən standart Çin sancaqları ilə təchiz olunub, hər iki tərəfdə iki qanad dizaynı var.

Sancaqlar klassik müstəqil modul dizaynını qəbul edir və çıxarıla və dəyişdirilə bilər.

Torpaqlama teli kimi də xidmət edə bilən T şəkilli bərkidici bazanın yaxından görünüşü.

Modul korpusu 250V~ 2.5A reytinqi ilə qeyd olunub və Jabil Inc., pin modulunun Jabil tərəfindən təchiz edildiyini göstərir. Qeyd edək ki, modulun uzunmüddətli istifadədən sonra asanlıqla boşalmamasını təmin etmək üçün modul yuvasının içərisinə köməkçi fiksasiya üçün metal klip əlavə olunub.

Bundan əlavə, pin dizaynı köhnə versiyadan fərqlidir.

Çıxış ucu ağ plastik nüvəli tək USB-C portu ilə təchiz edilmişdir.

USB‑C port yuvası qabığı da müstəqil olaraq hazırlanmışdır.

Apple-ın yeni 140 Vt sürətli şarj cihazının ölçülən bədən uzunluğu 95,68 mm-dir.

Eni 74,35 mm-dir.

Qalınlığı 28,51 mm-dir.

Apple-ın köhnə 140W qallium nitrid sürətli şarj cihazı A2452 ilə yan-yana yerləşdirilən yeni və köhnə güc adapterlərinin əsas görünüşü və ölçüləri tamamilə eynidir.

Əlinizdəki şarj cihazının intuitiv ölçüsü qəbulu.

Bundan əlavə, məhsulun çəkisi təxminən 285 qr.

USB‑C port çıxış protokolunu aşkar etmək üçün ChargerLAB POWER‑Z KM003C ilə sınaqdan keçirilib, PD3.1 və DCP doldurma protokollarını dəstəkləyir.

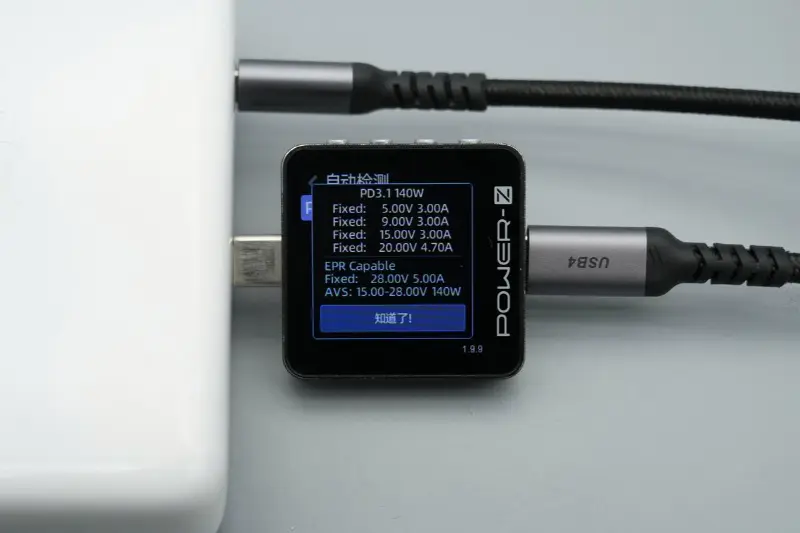

PDO paketi göstərir ki, USB‑C portunda həmçinin beş sabit gərginlikli dişli var: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, həmçinin 15–28V 140W AVS gərginlikli dişli.

iPhone 17 Pro Max-ı Apple-ın yeni 140 Vt sürətli şarj cihazı ilə doldurarkən, ölçülmüş doldurma gücü təxminən 36,34 Vt təşkil edir.

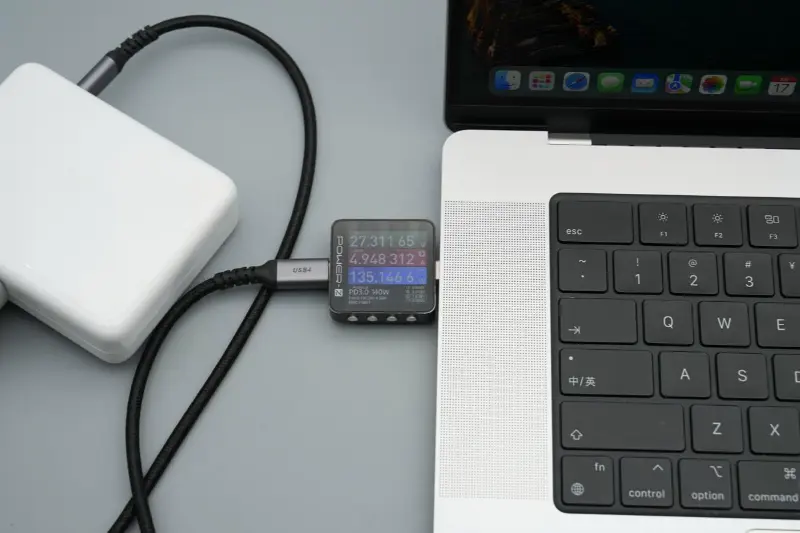

MacBook Pro-nu doldurarkən ölçülmüş doldurma gücü təqribən 135,15 Vt təşkil edir və bu, 28V 5A 140W sürətli şarjı uğurla təmin edir.

Apple 140W sürətli şarj cihazının sökülməsi

Şarj cihazının korpusu yan tərəfdən kəsilərək açılır.

Güclü qorunma üçün korpus çox qalındır və daxili modulları gücləndirmək üçün kənarları yapışdırılır.

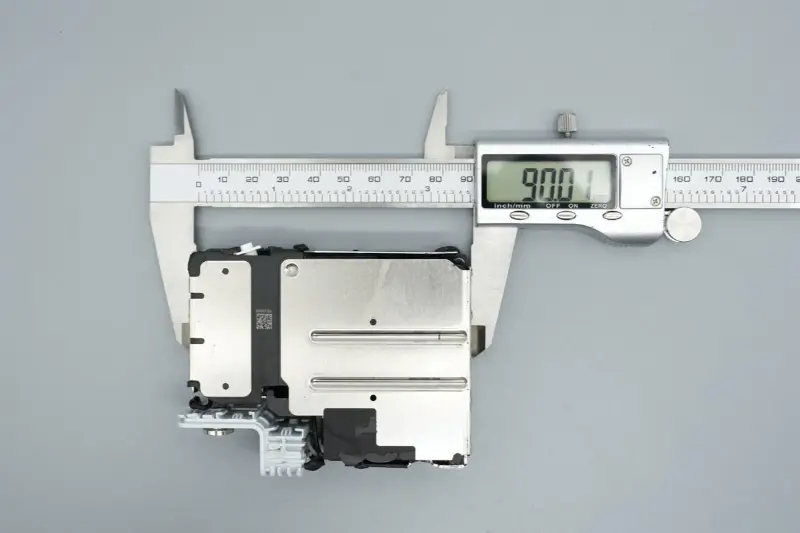

Daxili modulun ölçülən uzunluğu 90,01 mm-dir.

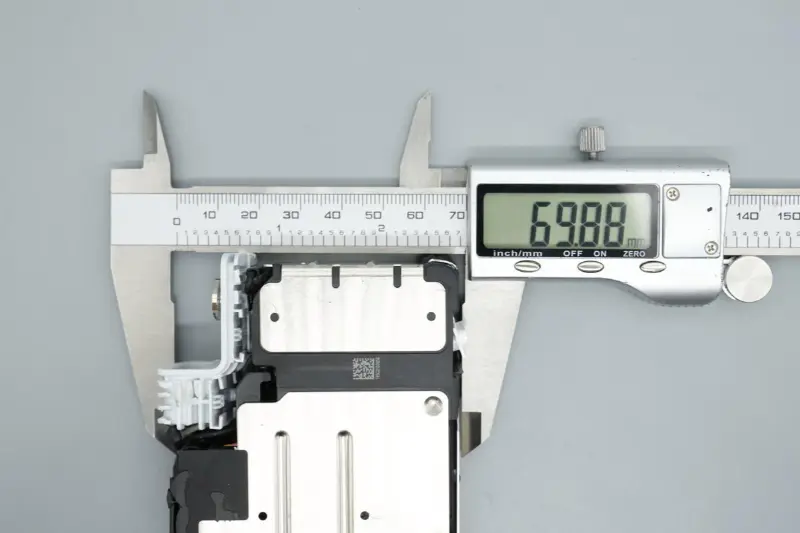

Eni 69,88 mm-dir.

Qalınlığı 23,52 mm-dir.

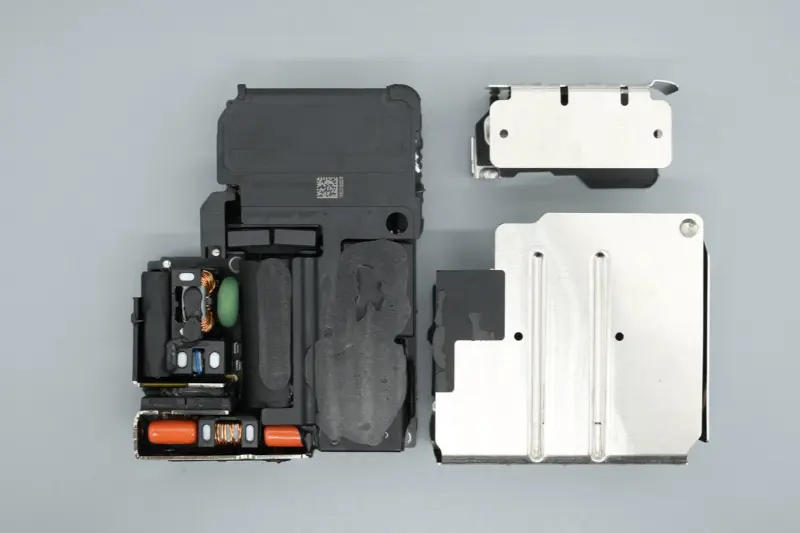

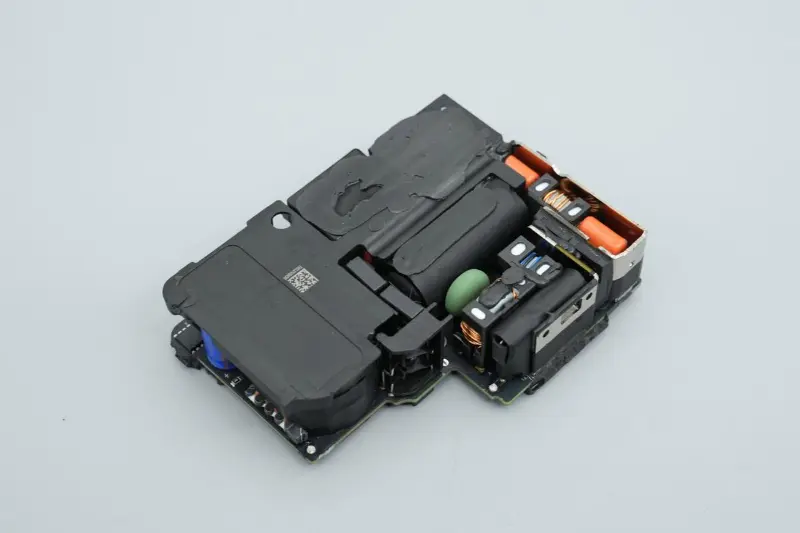

PCBA modulu vahid istilik yayılması üçün iki inteqrasiya olunmuş metal qabıqla örtülmüşdür.

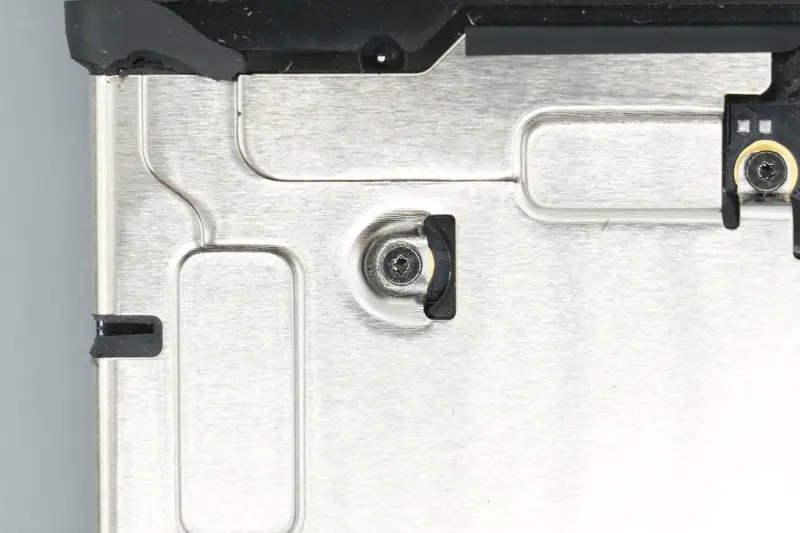

Metal qabıqlar vintlər ilə sabitlənir.

Yan tərəfdəki bəzi yerlərə izolyasiya lenti yapışdırılır.

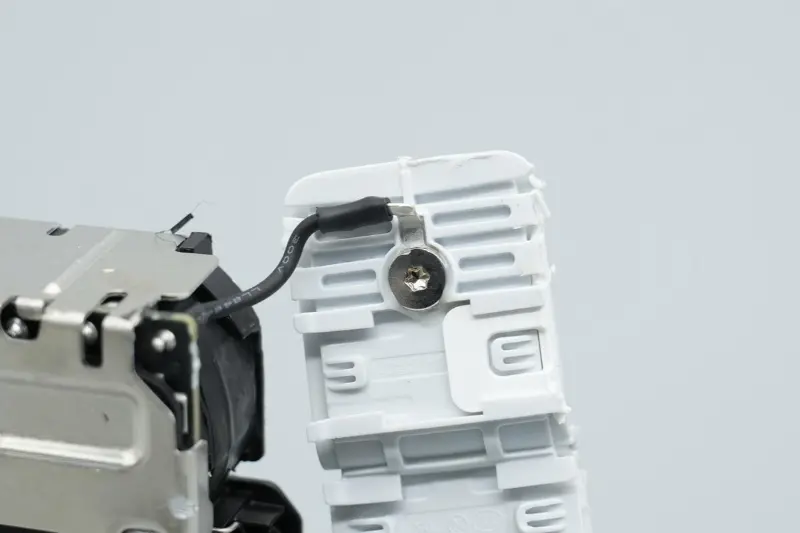

Giriş ucunda bir tel torpaqlama üçün T-formalı fiksasiya bazasına qoşulur.

İstilik büzüşən borular AC tel terminallarının qaynaq nöqtələrində izolyasiya üçün istifadə olunur.

Metal qabıqları çıxarmaq üçün vintləri çıxarın.

İzolyasiya müalicəsi anakartın arxasına və digər sahələrə uyğun gələn metal qabığın daxili tərəfinə tətbiq olunur.

Plastik örtük modulun transformator sahəsini əhatə edir və kondansatörlər və endüktörler kimi komponentlər yapışdırılır.

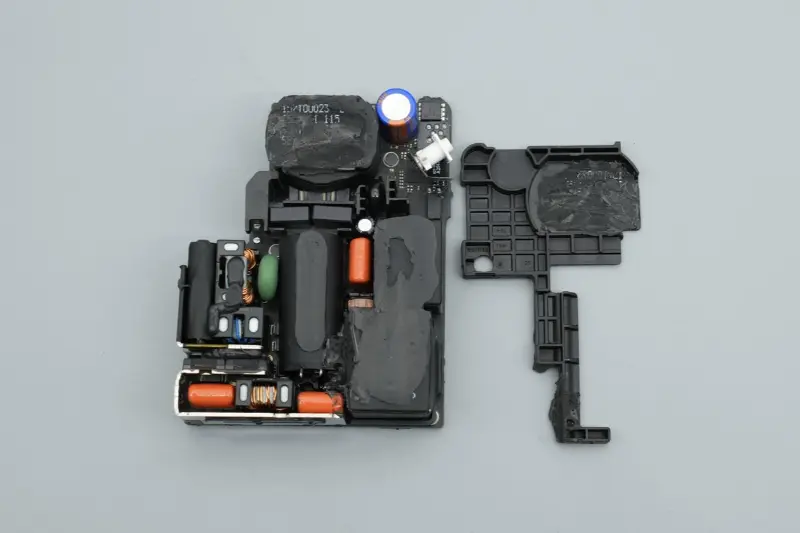

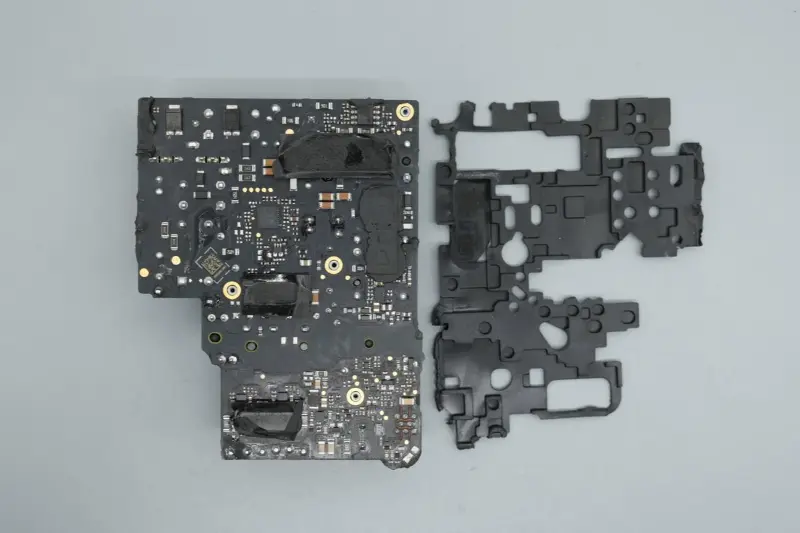

Plastik örtüyü çıxarın və möhkəmləndirmə və izolyasiya üçün mərkəzi sahədə plastik bir çərçivə qoyulur.

Anakartın arxası qorunmaq üçün yumşaq rezin yastıqla örtülmüşdür.

Qoruyucu yastığı çıxarın və görə bilərsiniz ki, müvafiq çip sahələrinə istilik keçirici yapışqan tətbiq olunur və qrafit istilik keçirici etiketlər əlavə olunur.

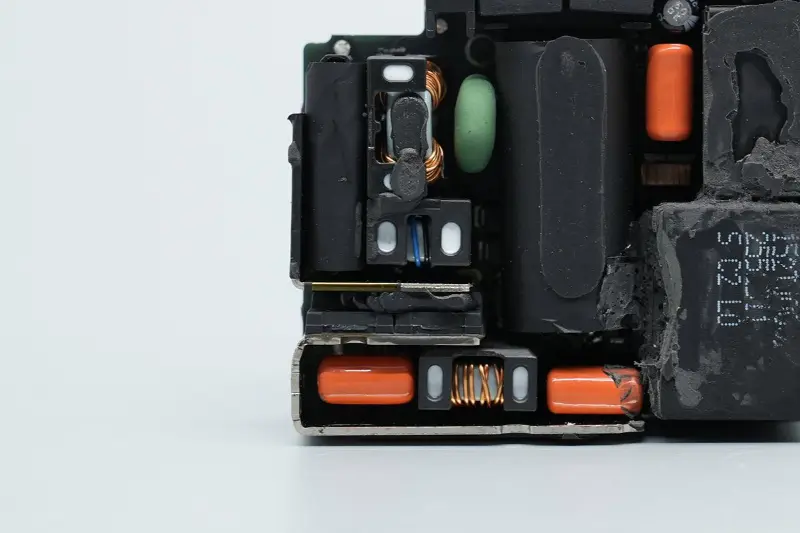

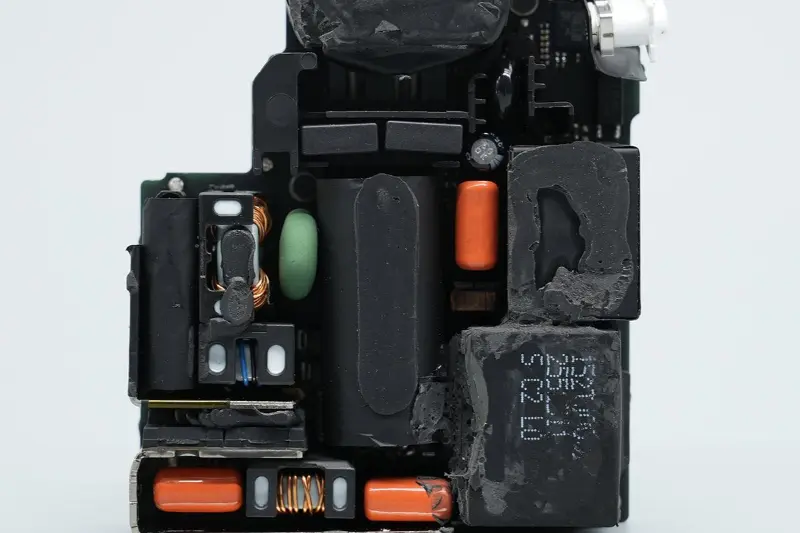

PCBA modulunun ön hissəsi qoruyucular, ümumi rejimli induktorlar, yüksək gərginlikli filtr elektrolitik kondansatörlər, cərəyan transformatorları, film kondansatörləri, enerji təchizatı kondansatörləri, PFC gücləndirici induktorlar, endirici induktorlar, transformatorlar və digər cihazlarla, yığcam və nizamlı ümumi quruluşa malikdir.

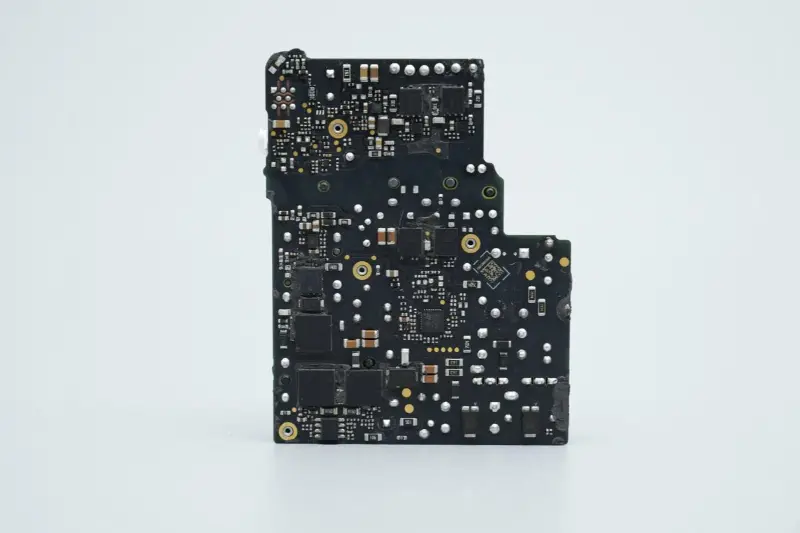

PCB lövhəsinin arxası PFC gücləndirici dövrə və MMC-nin kommutasiya enerji təchizatı dövrəsi üçün müvafiq nəzarətçilər və MOS boruları ilə təchiz edilmişdir.

PCBA modulunun giriş ucunda iki əlavə istilik qəbuledicisi quraşdırılıb, onların arasında iki Infineon aktiv rektifikator MOS borusu var.

İki istilik qurğusunun əhatə etdiyi sahə həmçinin qoruyucular, təhlükəsizlik X2 kondensatorları, ümumi rejimli induktorlar, varistorlar, film filtri kondensatorları, filtr induktorları və digər cihazlarla təchiz edilmişdir.

Qoruyucu X2 təhlükəsizlik kondansatörünün üstündə yerləşdirilir və lentlə bükülür.

Lenti soyun və təhlükəsizlik X2 kondansatörünün izolyasiya üçün plastik bir qabıqla örtüldüyünü və iki komponentin bükülmüş və lentlə sabitləndiyini görə bilərsiniz.

Sigortanın nominal cərəyanı 3.15A-dır və bir qaynaq pinində bir izolyasiya borusu bağlanır.

0,22μF tutumlu təhlükəsizlik X2 kondansatörünün yaxından görünüşü.

Ümumi rejimli induktorlar EMI müdaxiləsini süzmək üçün istifadə olunur və plastik mötərizələrlə qaynaqlanır.

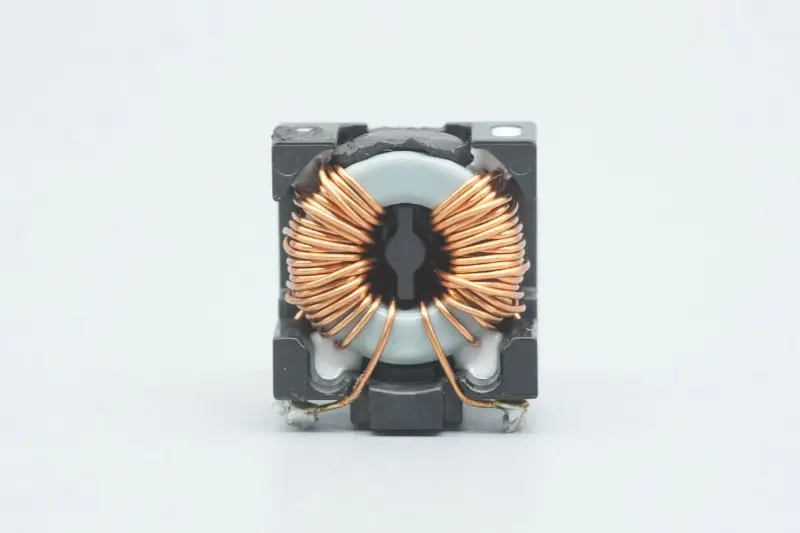

Başqa bir ümumi rejimli induktorun yaxından görünüşü.

Giriş həddindən artıq gərginlikdən qorunmaq üçün TVR10621M varistoru istifadə olunur.

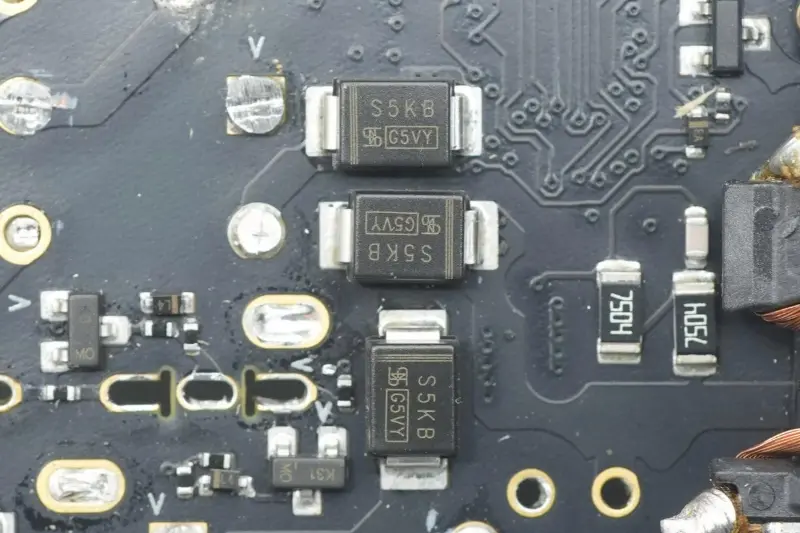

Giriş ucu dörd dioddan ibarət körpü rektifikatorunu qəbul edir.

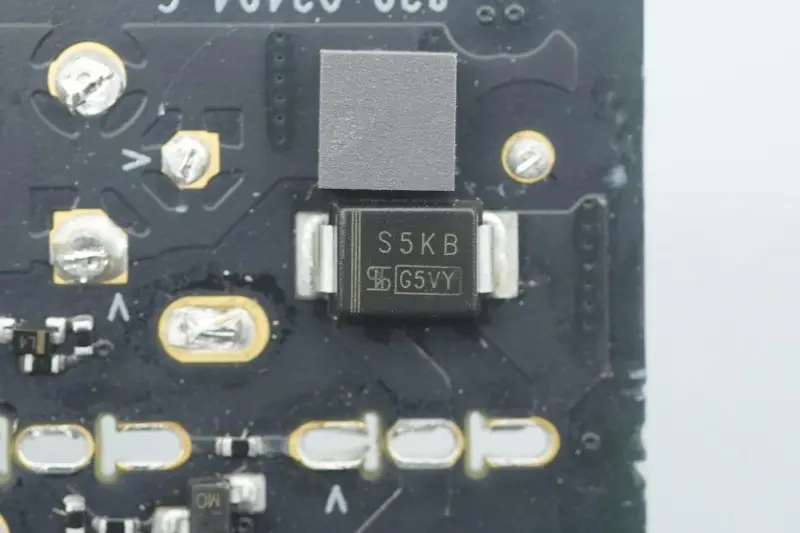

Dördüncü diodun yaxından görünüşü.

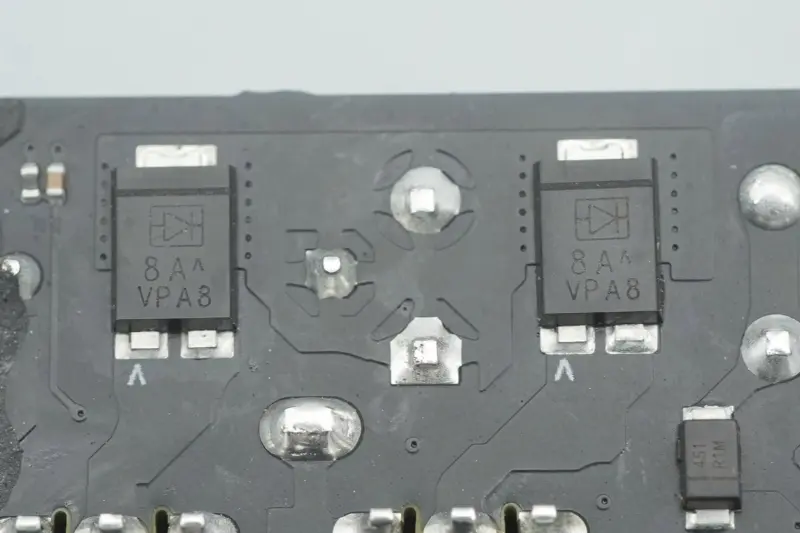

Aktiv düzəliş üçün Infineon CoolMOS IPA65R095C7 ilə birləşdirilmiş digər iki diodun yaxından görünüşü.

İki aktiv rektifikator MOS borusu Infineon-dandır, Apple üçün xüsusi modellər, 65C095C7 markası, TO‑220FP-də qablaşdırılıb və rektifikasiya səmərəliliyini artırmaq üçün istifadə olunur.

1μF 450V spesifikasiyası olan iki film kondansatörünün yaxından görünüşü.

Yapışqanla gücləndirilmiş maqnit halqalı filtr induktorunun yaxından görünüşü.

Digər ucunda PFC gücləndirici induktor və endirici induktor quraşdırılmışdır.

Mərkəzi sahə yüksək gərginlikli filtr elektrolitik kondensatorlar, cərəyan transformatorları, plyonka kondensatorları, rezonans kondensatorları, əsas idarəetmə çipinin enerji təchizatı kondensatorları, Y kondensatorları və digər cihazlarla təchiz edilmişdir. Yüksək gərginlikli filtr elektrolitik kondansatörlər izolyasiya lenti ilə sarılır və üfüqi şəkildə yerləşdirilir.

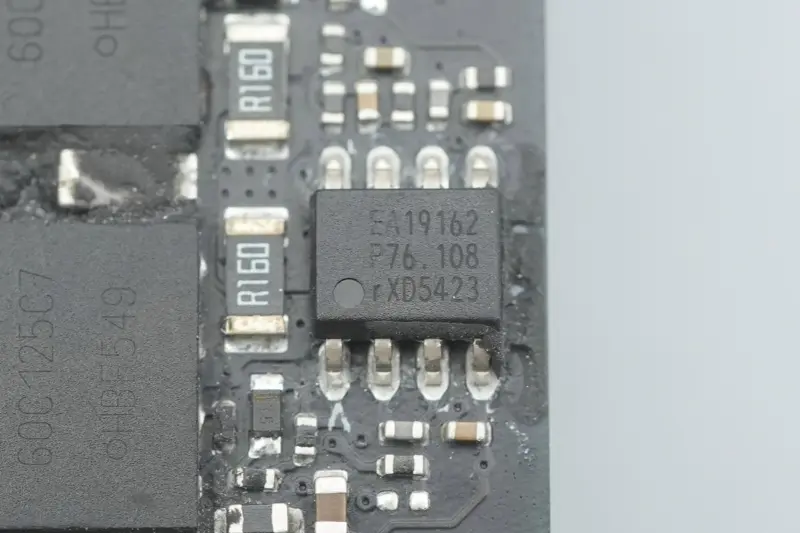

PFC nəzarətçisi NXP-dəndir, TEA19162T modeli, inteqrasiya olunmuş X-kondansatör boşaltma funksiyası ilə, kvazi-rezonans rejimində və ya DCM rejimində işləyir. O, 70-276V giriş gərginliyi diapazonunu dəstəkləyir, yumşaq başlanğıc və yumşaq dayandırmanı birləşdirir və dəqiq gücləndirici tənzimlənən çıxışı təmin edir.

TEA19162T keçid itkilərini minimuma endirmək üçün vadi keçidini və ya sıfır gərginlikli keçidi qəbul edir, keçid itkilərini azaltmaq üçün tezlik məhdudiyyətini dəstəkləyir və enerji istehlakını azaltmaq üçün partlayış rejimini dəstəkləyir. SO8-də qablaşdırılır.

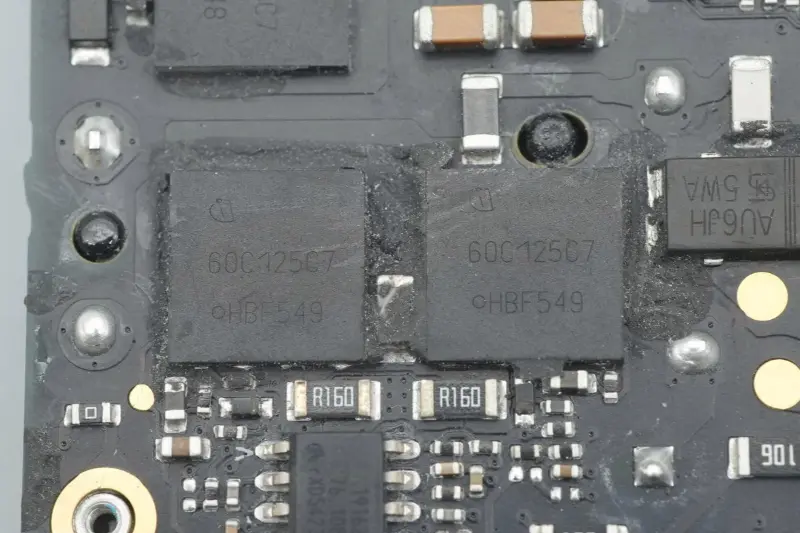

PFC keçid borusu Infineon-dandır, 60C125C7 işarəsi var, VSON‑4-də qablaşdırılıb.

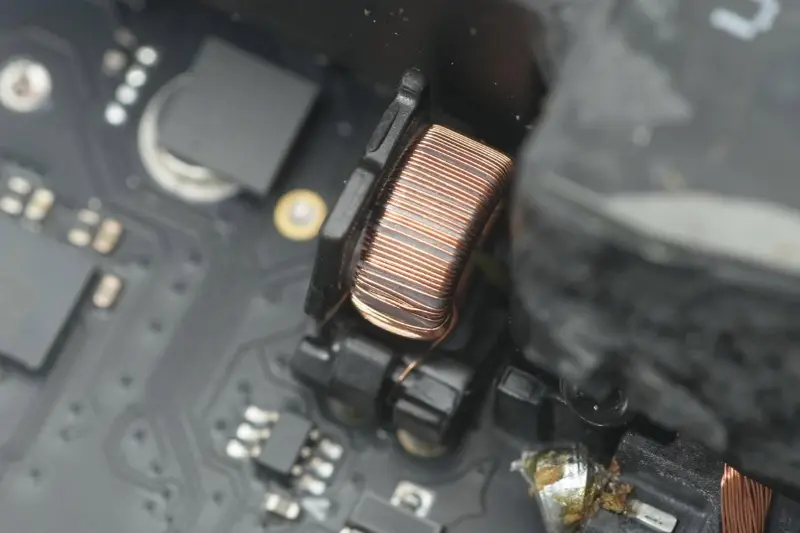

PFC gücləndirici induktorun yaxından görünüşü.

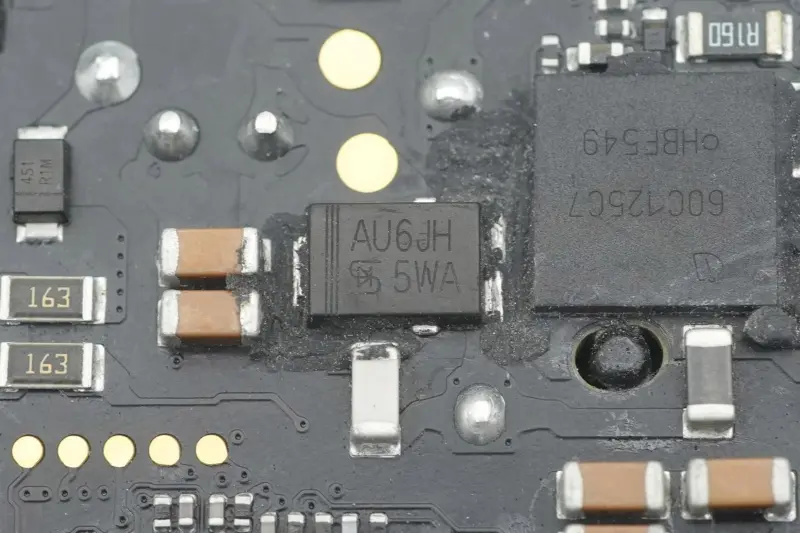

PFC rektifikator diodu Tayvan Semiconductor, TUAU6JH modeli, 600V 6A spesifikasiyası ilə sürətli bərpa diodudur, TO‑277A-da qablaşdırılır.

Yüksək gərginlikli filtr elektrolitik kondansatör Rubycon-dandır, spesifikasiyası 450V 82μF.

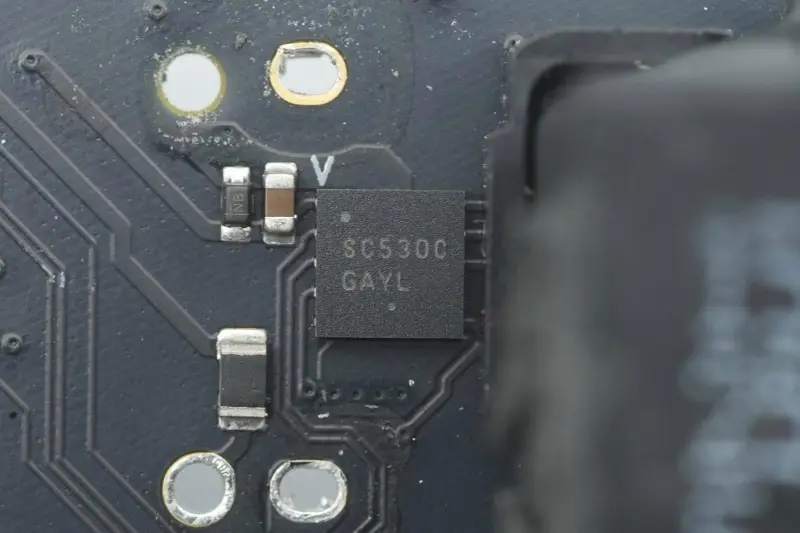

Infineon və STMicroelectronics keçid boruları üçün sürücü SC530C ilə işarələnmiş ON Semiconductor-dan xüsusi bir modeldir.

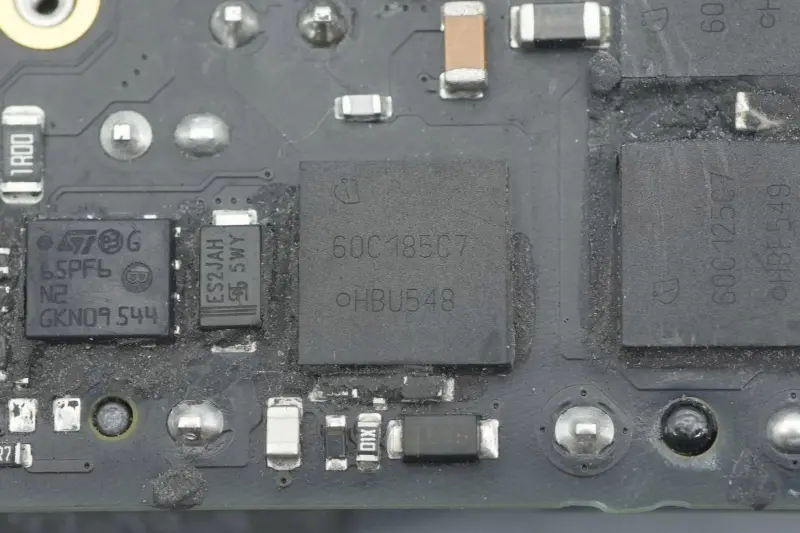

Infineon-dan xüsusi MOS borusu, 60C185C7 işarəsi, Apple üçün fərdi model, VSON‑4-də qablaşdırılıb.

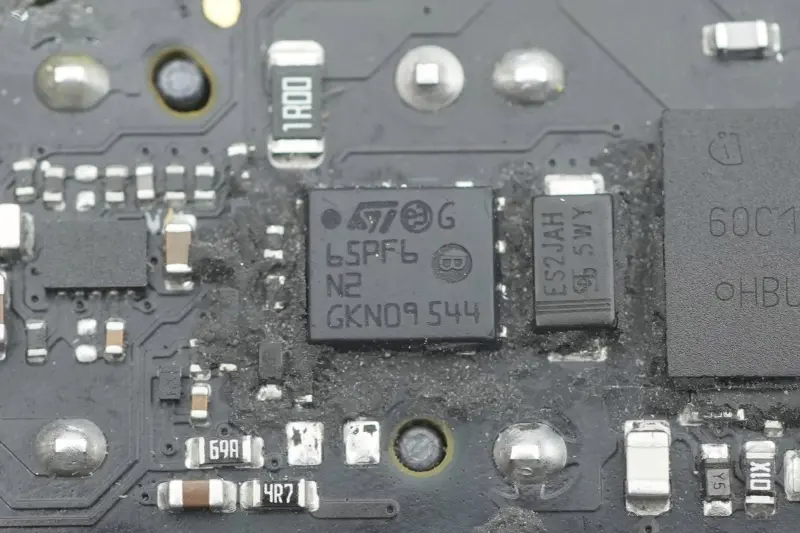

Başqa bir MOS borusu STMicroelectronics-dəndir, 65PF6N2 qeyd olunur, PowerFLAT 5x6 HV-də qablaşdırılır.

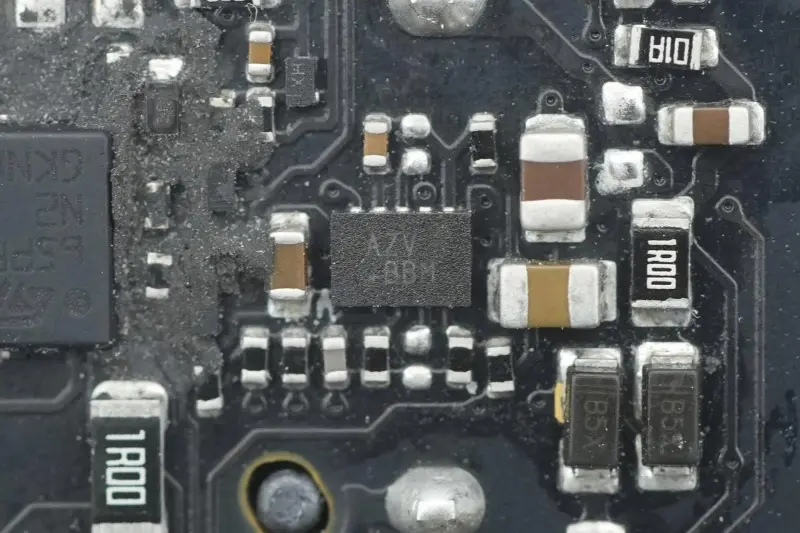

AZV ilə işarələnmiş çip.

Azalma mərhələsinin giriş cərəyanını aşkar etmək üçün cərəyan transformatoru.

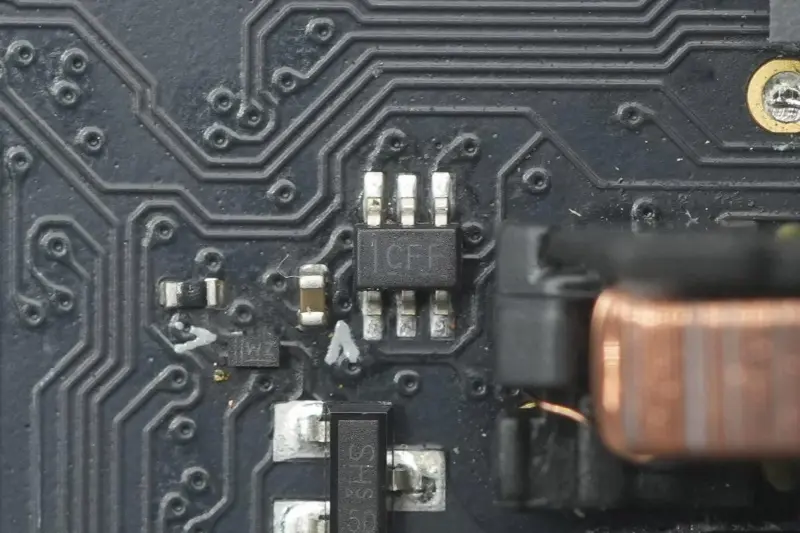

Schmitt trigger girişi ilə iki kanallı 1,65-5,5V çevirici Texas Instruments-dandır, CFF işarəsi, SN74LVC2G14 modeli, SC70-də qablaşdırılır.

Aşağı salınan induktorun yaxından görünüşü.

Üçüncü film filtri kondansatörünün spesifikasiyası 1μF 450V təşkil edir.

Əsas idarəetmə çipinin enerji təchizatı kondansatörü də 35V 47μF spesifikasiyası ilə Rubycon-dandır.

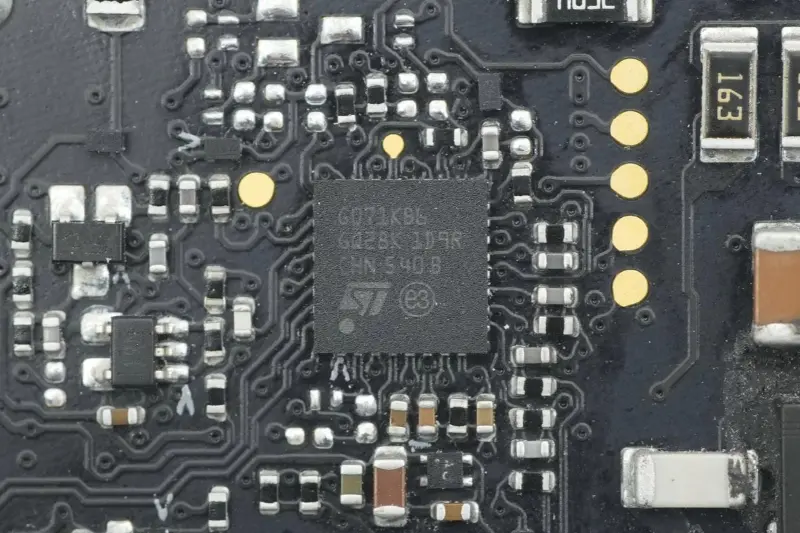

STMicroelectronics STM32G071KB M0 əsas MCU, quraşdırılmış 128K Flash, 36K RAM, əsas tezlik 64MHz, UFQFPN32-də qablaşdırılıb, enerji təchizatının əsas sürücüyə nəzarəti üçün istifadə olunur.

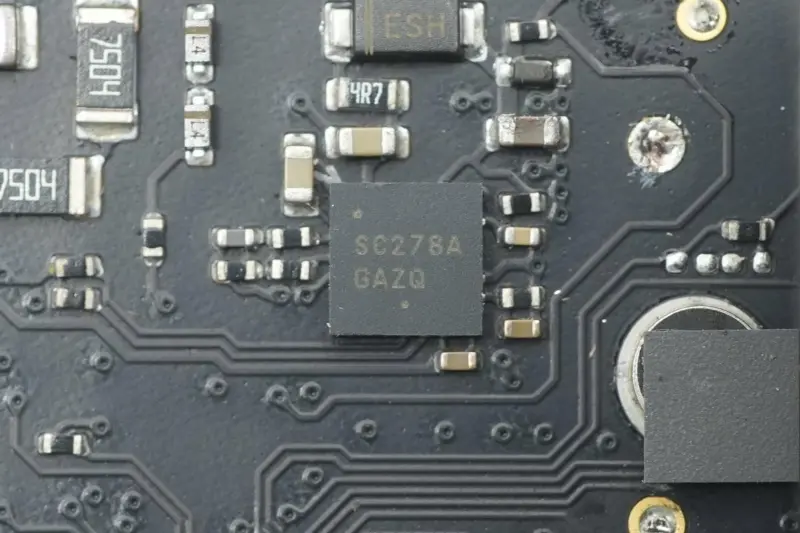

MMC-nin iki keçid borusu üçün sürücü DFN‑10-da qablaşdırılan SC278A ilə işarələnmiş ON Semiconductor-dan fərdi modeldir.

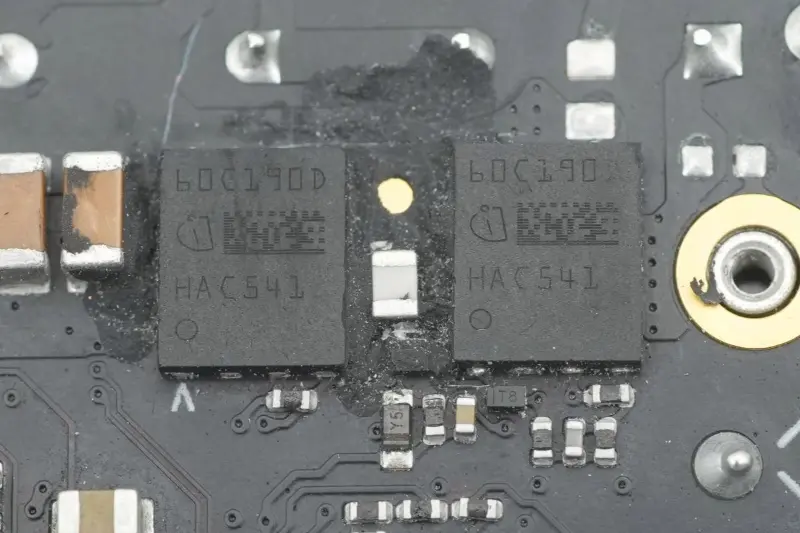

MMC-nin iki keçid borusu Infineon-dandır, 60C190D ilə işarələnir, Apple üçün xüsusi modellər, TSON‑8‑6-da qablaşdırılır.

İki rezonanslı kondansatör VISHAY-dandır.

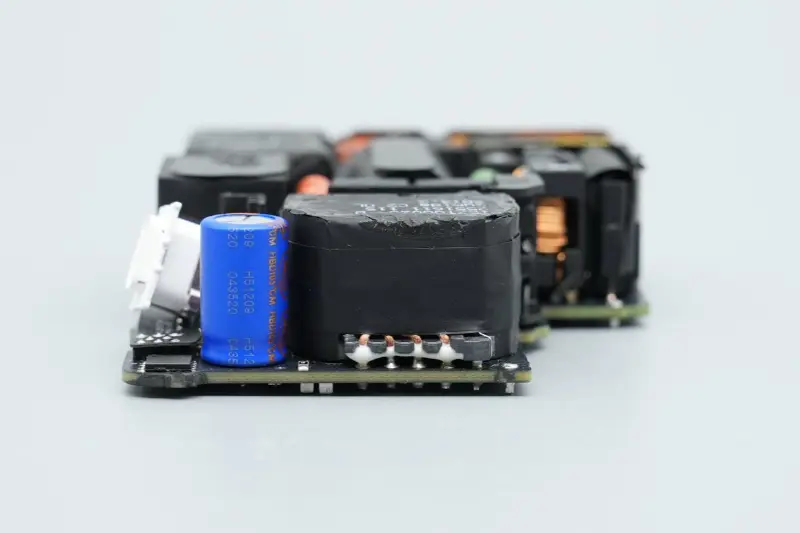

Çıxış ucunun bir tərəfində transformator, optokuplator, çıxış filtri kondansatörü, protokol çipi və VBUS keçid borusu quraşdırılmışdır.

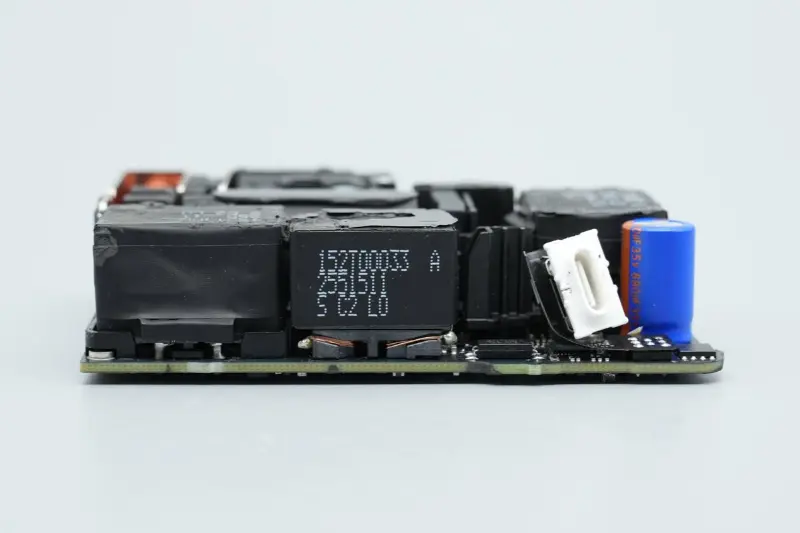

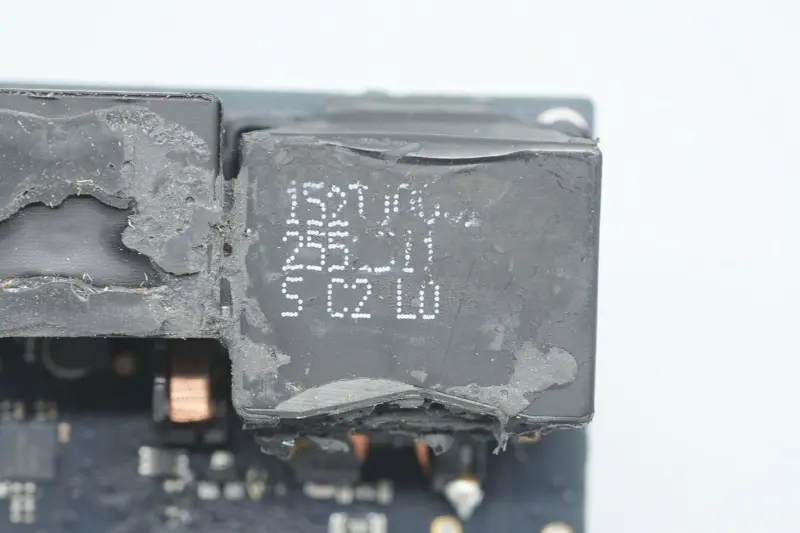

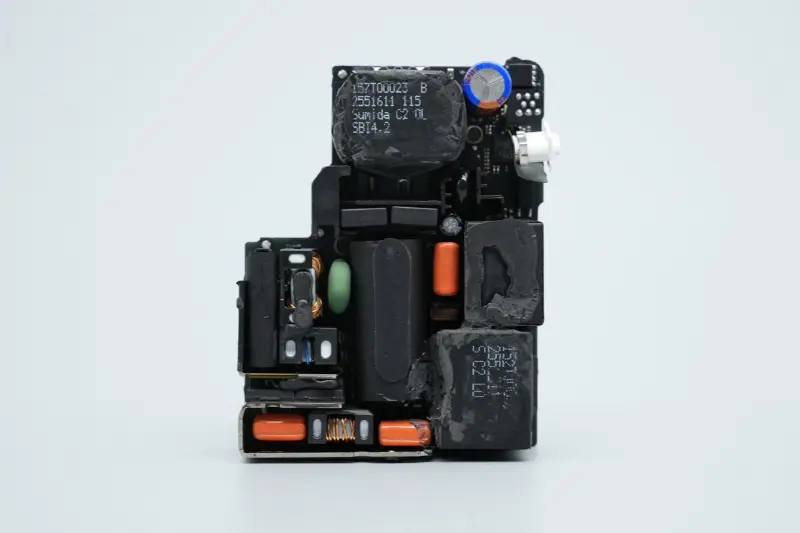

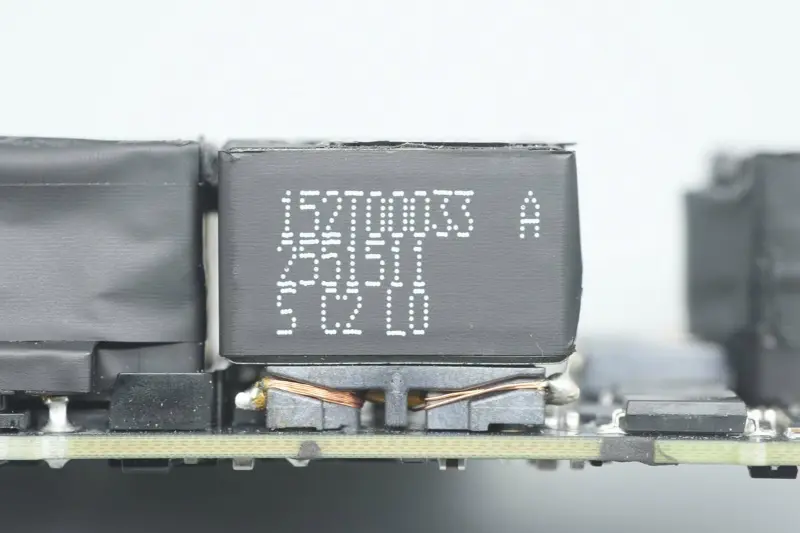

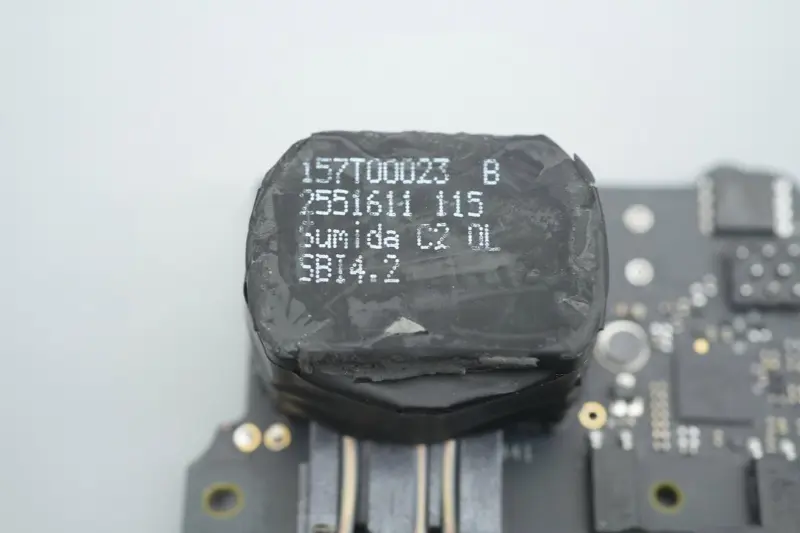

Transformator Sumida şirkəti tərəfindən təmin edilir.

Anti-müdaxilə üçün iki qara Y kondensatoru istifadə olunur.

Geribildirim çıxış gərginliyi və dövrə mühafizəsi üçün istifadə edilən iki optokuplin yaxından görünüşü.

Üçüncü Y kondansatörünün yaxından görünüşü.

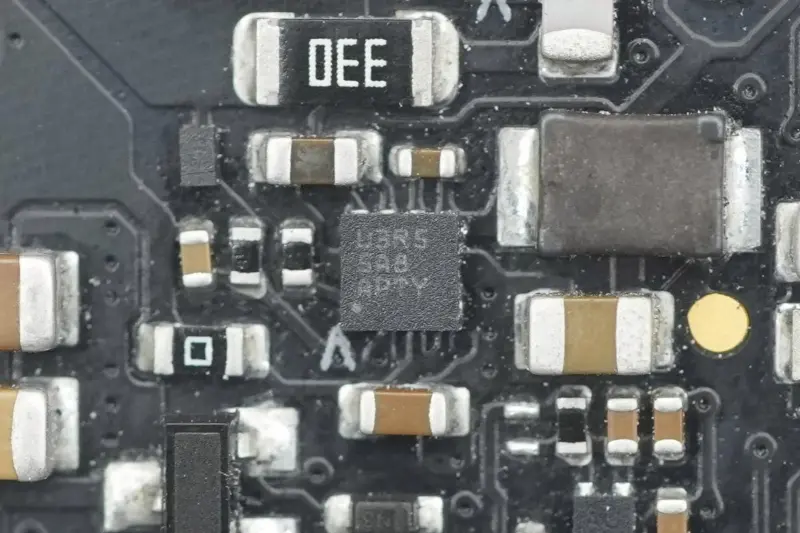

Sinxron rektifikasiya tənzimləyicisini gücləndirmək üçün aşağı endirici çevirici.

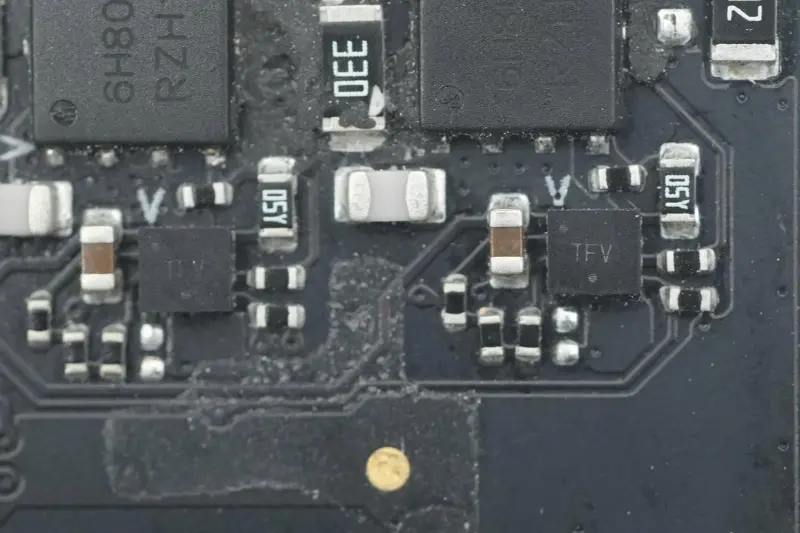

İki xüsusi model sinxron rektifikasiya nəzarətçiləri ON Semiconductor-dandır, TFV ilə işarələnmiş, WDFN8-də qablaşdırılır.

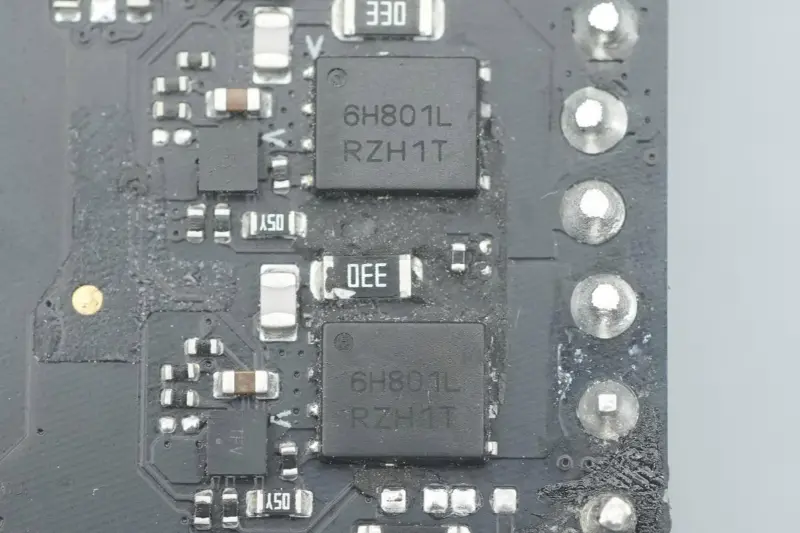

Sinxron rektifikator borusu ON Yarımkeçirici, NTMFS6H801NL modeli, NMOS borusu, 80V gərginliyə davamlı, 2,7 mΩ müqavimətli, DFN5-də qablaşdırılır.

Çıxış filtri kondansatörü Lelondandır.

Kondansatörün spesifikasiyası 35V 680μF-dir.

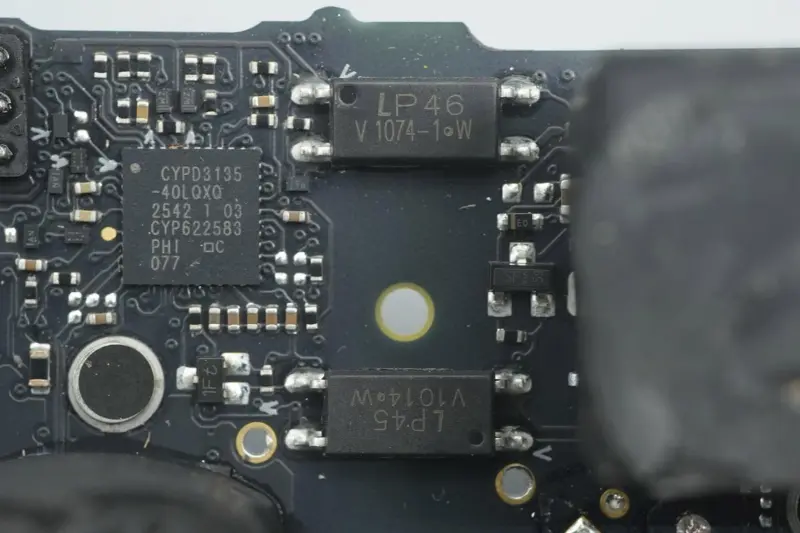

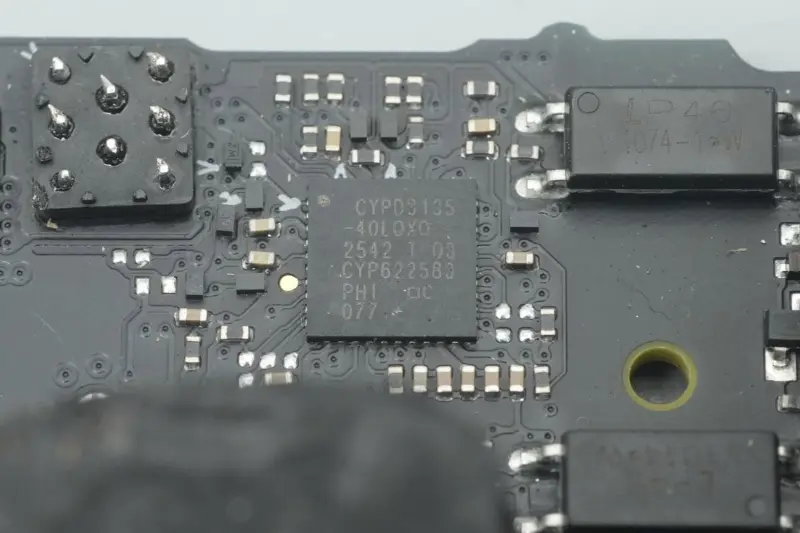

Protokol çipi sənayenin ilk USB PD3.1 sürətli doldurma protokol çipi olan Infineon CYPD3135-i qəbul edir və Apple tərəfindən Infineon-a uyğunlaşdırılır.

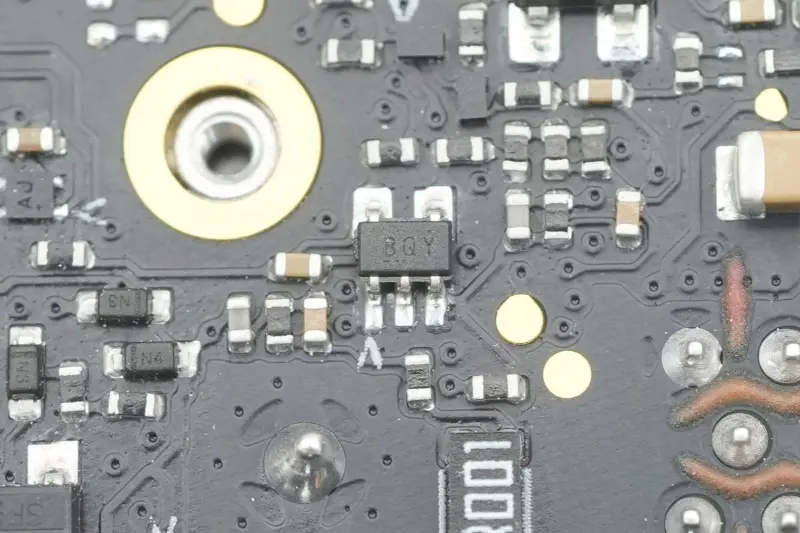

Çıxış cərəyanının aşkarlanması üçün gücləndirici.

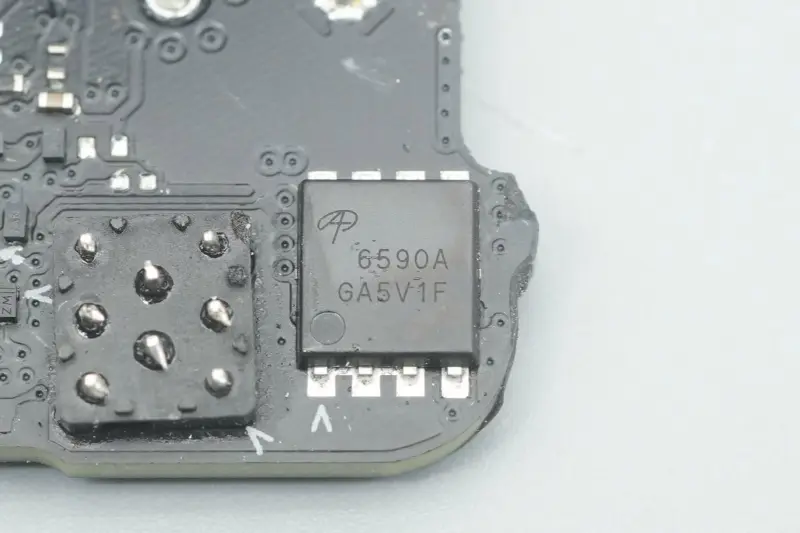

Çıxış VBUS keçid borusu AOS, AON6590A modeli, NMOS borusu, 40V gərginliyə tab gətirə, 0,99 mΩ müqavimətə malikdir, DFN5*6 qablaşdırılır.

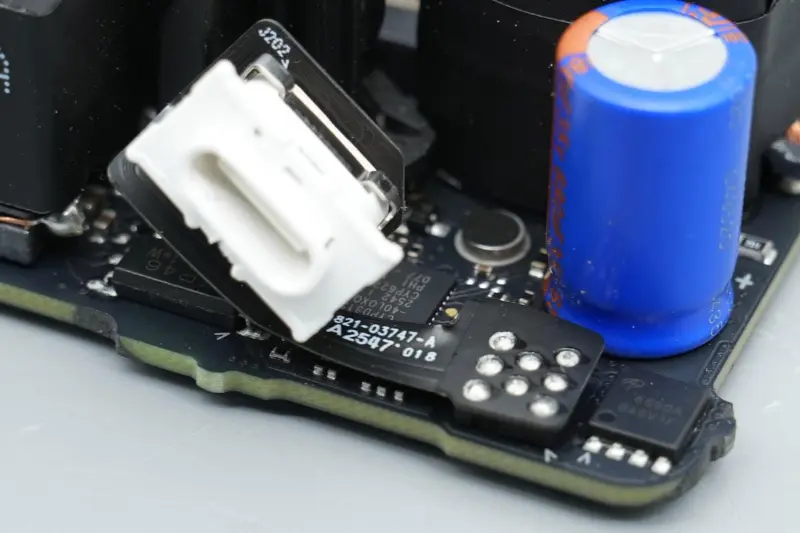

USB‑C port yuvası çevik dövrə lövhəsi vasitəsilə əsas PCB-yə qoşulur.

USB-C port yuvasının yaxından görünüşü.

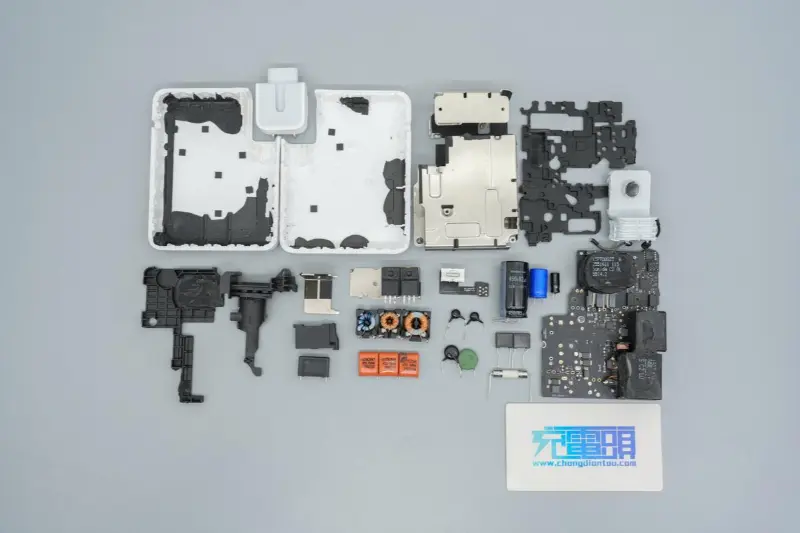

Xülasə

Apple-ın yeni 140W sürətli şarj cihazı A3607 Apple-ın ardıcıl minimalist dizayn dilini davam etdirir və onun ümumi görünüşü və ölçüsü əvvəlki nəsil A2452 ilə yüksək səviyyədə uyğundur. Bununla belə, bəzi detallar arasında fərqlər var: sökülə bilən pin modulunun yuvasına köməkçi fiksasiya üçün metal klip əlavə olunur.

Performans baxımından, Apple-ın yeni nəsil cihazları üçün qabaqcıl enerji təchizatı kimi xidmət etməklə yanaşı, əvvəlki köhnə modellərlə də yüksək uyğunluq təşkil edir və cihazlar üçün 140W-a qədər PD3.1 sürətli enerji doldurma təmin edir.

Şarj cihazı hələ də PFC + MMC-nin yüksək səmərəli arxitekturasını qəbul edir + sinxron pilləkən, yığcam ümumi quruluş və möhkəm istilik yayılması dizaynı ilə. Əsas komponentlər baxımından, nəzarətçilərin hələ də NXP, STMicroelectronics, ON Semiconductor və Infineon-dan eyni hissə nömrəli çiplər olduğuna əsaslanaraq, güc cihazları demək olar ki, Infineon-un xüsusi məhsulları kimi birləşdirilib, ümumi həlli daha intensiv və fərdiləşdirir və enerji səmərəliliyinin daha da təkmilləşdirilməsi gözlənilir.
