STARWELLüzrə ixtisaslaşmış yüksək texnologiyalı müəssisədirenerji təchizatıistehsal, Ar-Ge və müxtəlif sahələrin ehtiyaclarını ödəmək üçün POE enerji təchizatı, rabitə enerji təchizatı, enerji saxlama çeviriciləri, enerji adapterləri, sənaye nəzarəti enerji təchizatı və s. daxil olmaqla müxtəlif qabaqcıl enerji təchizatı məhsullarının istehsalı. Bu məsələnin həlli təhlili 300W 48V GaN enerji təchizatı modulunu gətirir.

Bu enerji təchizatı modulunun modeli R0168-dir, 100~264Vac giriş gərginliyini dəstəkləyir, çıxışı 48V 6.25A və çıxış gücü 300Vt təşkil edir. Ətraf mühitin temperaturu -10 ~ 55 ℃ aralığında işləyə bilər. Enerji təchizatı həm giriş, həm də çıxış terminallarında təmin edilən birləşdiricilərlə modul dizayna malikdir. Aşağıda bu 300W GaN enerji təchizatı modulunun daxili dizaynına və materiallarına nəzər salmaq üçün həll təhlili verilmişdir.

STARWELL 300W GaN Enerji Təchizatının Görünüşü

Modul

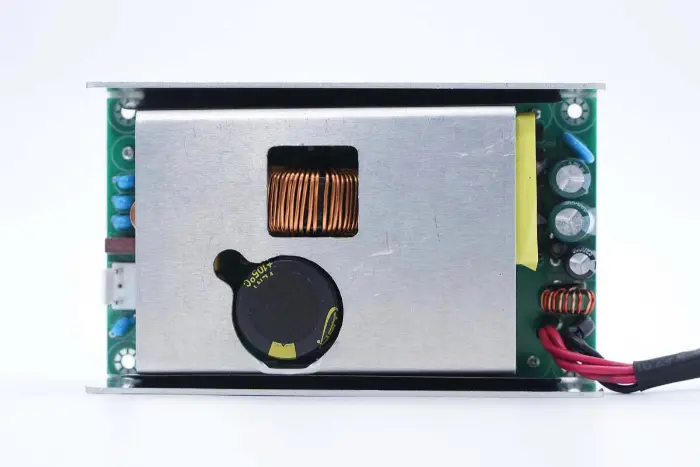

STARWELL 300W GaN enerji təchizatı modulu alüminium ərintisi qabığını qəbul edir. PCBA modulunun ön hissəsi qalınlığı azaltmaq üçün yüksək gərginlikli filtr kondensatorlarına və PFC gücləndirici induktorlara uyğun olan içi boş yerləri olan alüminium ərintisi istilik qurğusu ilə təchiz edilmişdir.

Enerji təchizatı modulunun arxa hissəsi alüminium ərintisi qabıqdır.

Model: B0168

Giriş: 100-240V~ 50/60Hz 5.0A Maks

Çıxış: 48V 6.25A

Çıxış naqilləri lehimləmə yolu ilə birləşdirilir, izolyasiya üçün lehim birləşmələrində istilik büzüşən borular var.

Çıxış konnektorunun yaxından görünüşü: qırmızı tel müsbət dirəkdir və qol 48V çıxış üçün qeyd olunur.

Vernier kaliper ilə ölçülən enerji təchizatı modulunun uzunluğu təxminən 127,1 mm-dir.

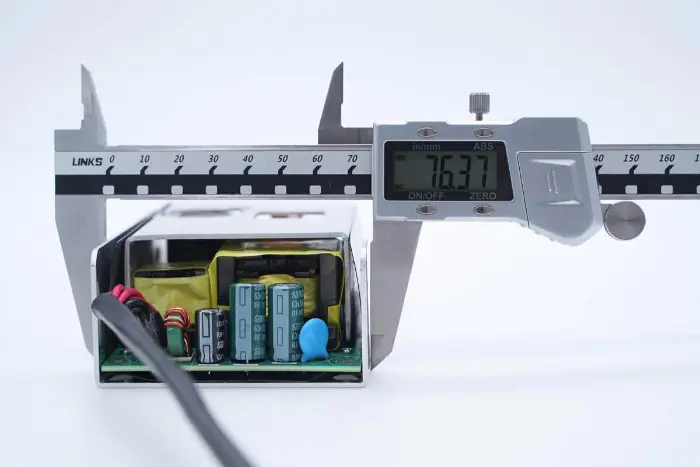

Enerji təchizatı modulunun eni təxminən 76,4 mm-dir.

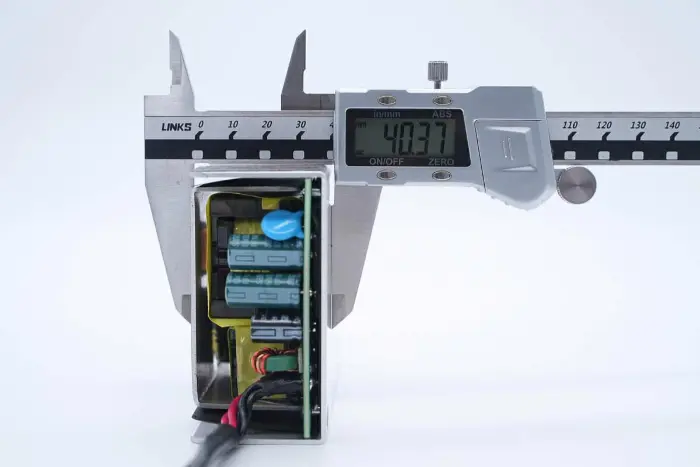

Enerji təchizatı modulunun qalınlığı təxminən 40,4 mm-dir.

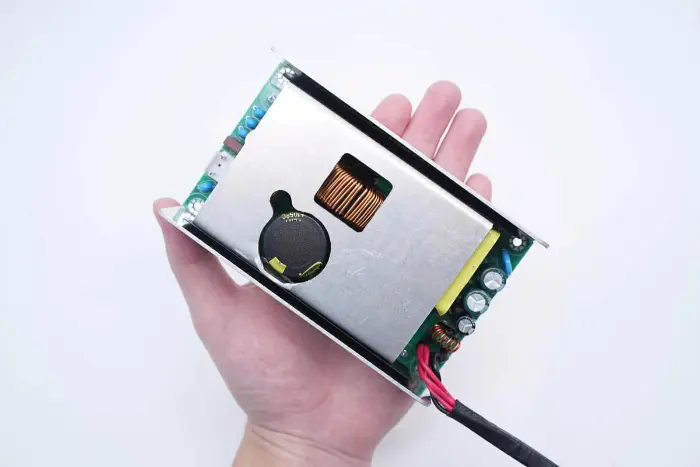

Əlinizdə saxlanılan enerji təchizatı modulunun intuitiv ölçülü qavrayışı. GaN güc cihazlarının istifadəsi sayəsində güc sıxlığı çox yaxşılaşdırılır və 300W çıxış gücünün həcmi əhəmiyyətli dərəcədə azalır, yerə qənaət edilir.

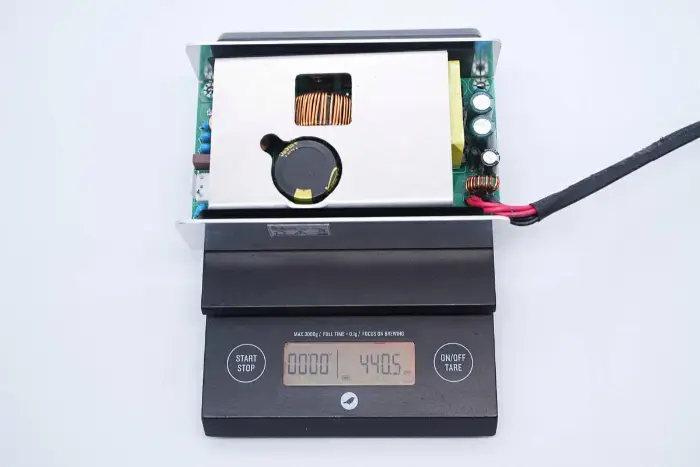

Enerji təchizatı modulunun ölçülmüş çəkisi təxminən 441 qr.

STARWELL 300W GaN Enerji Təchizatının Təhlili

Modul

PCBA modulu vintlər ilə istilik qurğusuna bərkidilir.

İzolyasiya edən silikon təbəqələr, PCBA modulu çıxarıldıqda istilik qəbuledicisinə uyğun olan mövqelərə yapışdırılır.

PCBA modulunun yan tərəfində izolyasiya Mylar təbəqəsi verilir.

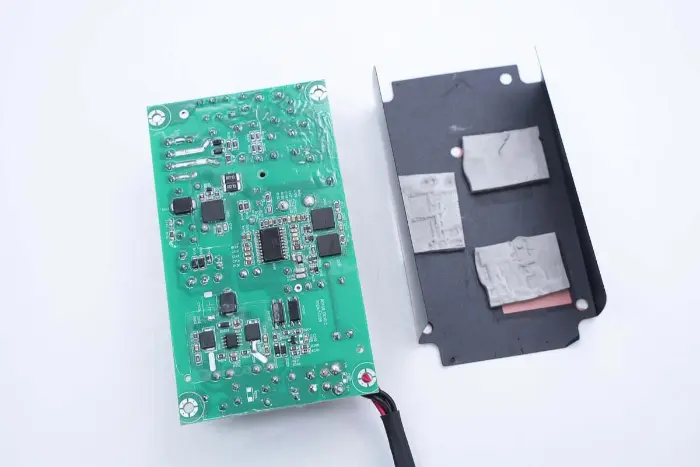

İzolyasiya edən Mylar təbəqəsi çıxarılır, güc cihazlarına uyğun mövqelərdə deşiklər kəsilir və istilik keçirmələri üçün termal yastıqlar verilir.

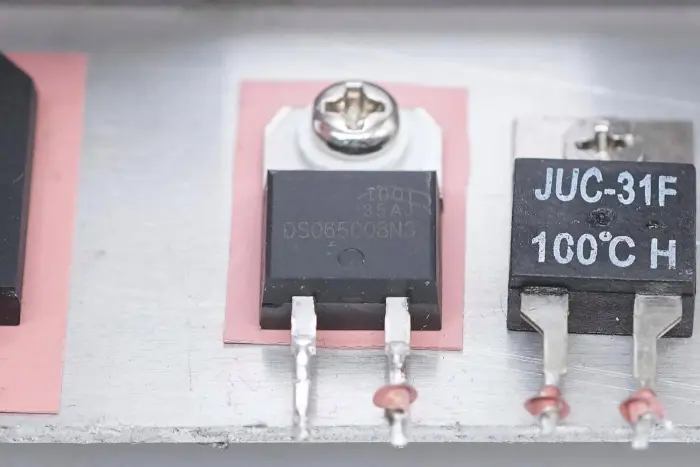

Üç istilik yastığı müvafiq olaraq PFC açarı, MMC açarı və sinxron rektifikatora uyğundur.

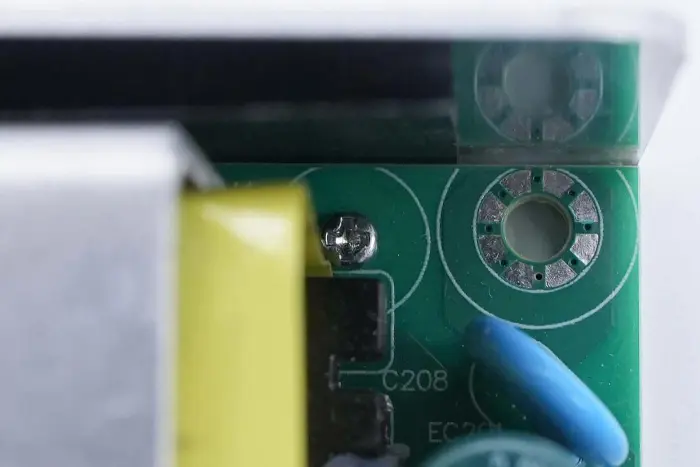

Alüminium ərintisi istilik qurğusu da PCBA modulunda örtülmüşdür və güc cihazları vintlər ilə sabitlənmişdir.

PCBA modulunda örtülmüş istilik qurğusu lehimləmə yolu ilə çıxarılır.

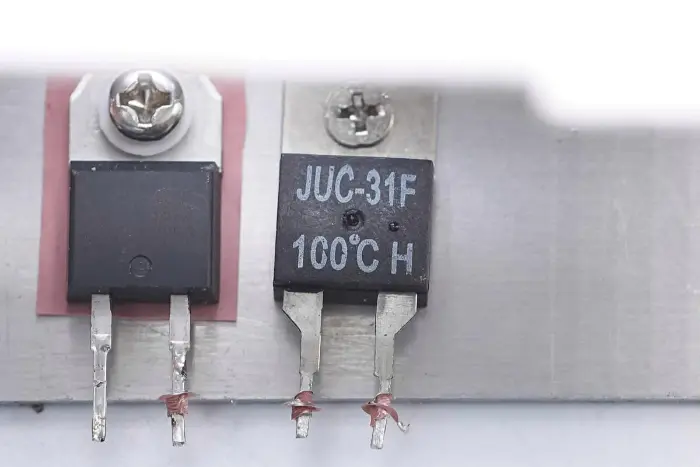

Düzəldici körpü, PFC rektifikator diodu və istilik açarı istilik qurğusunda sabitlənmişdir.

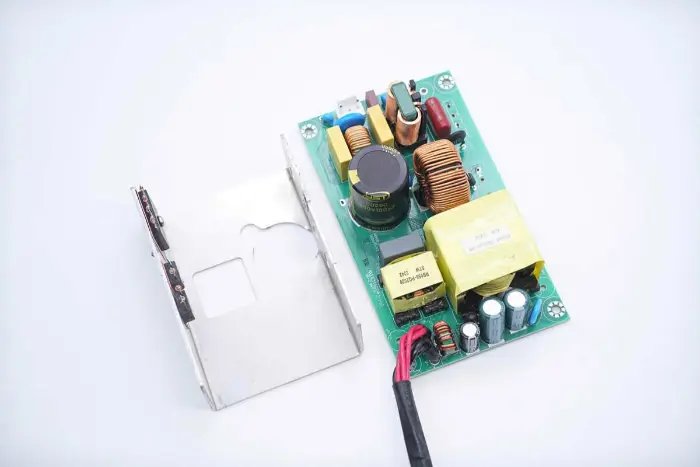

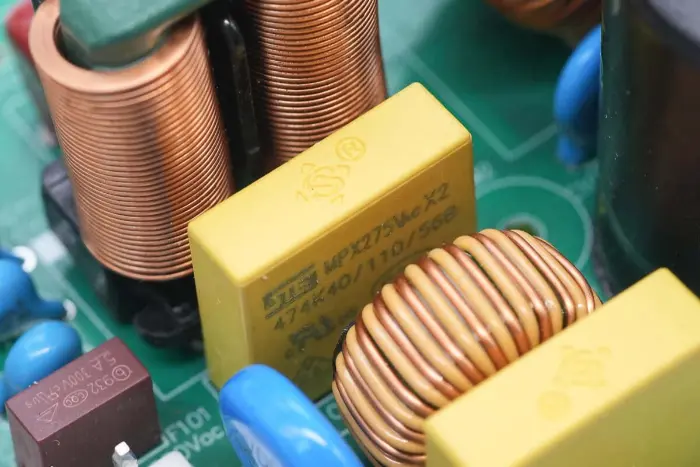

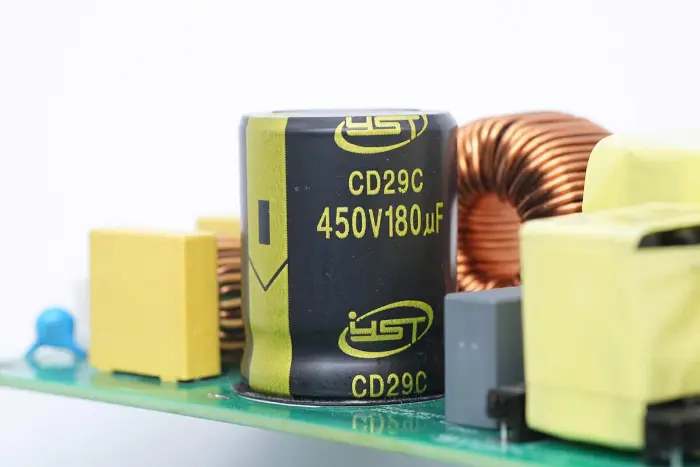

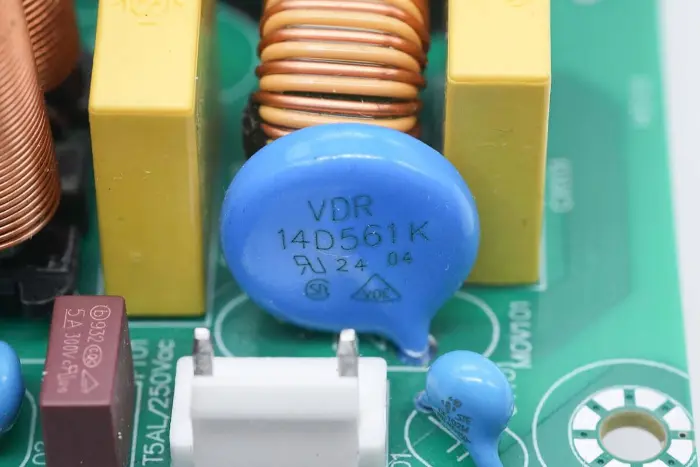

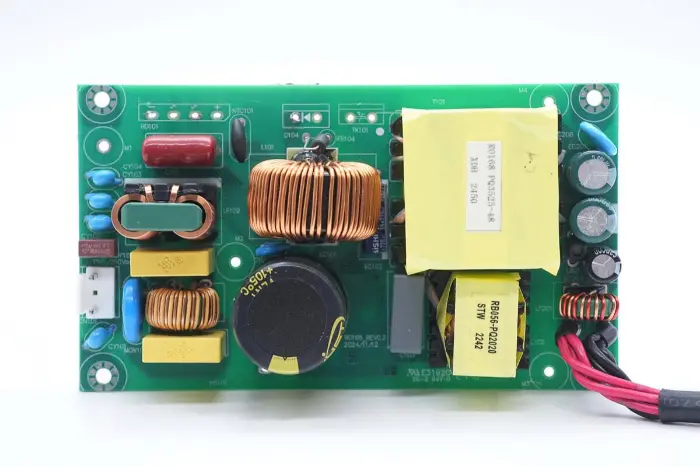

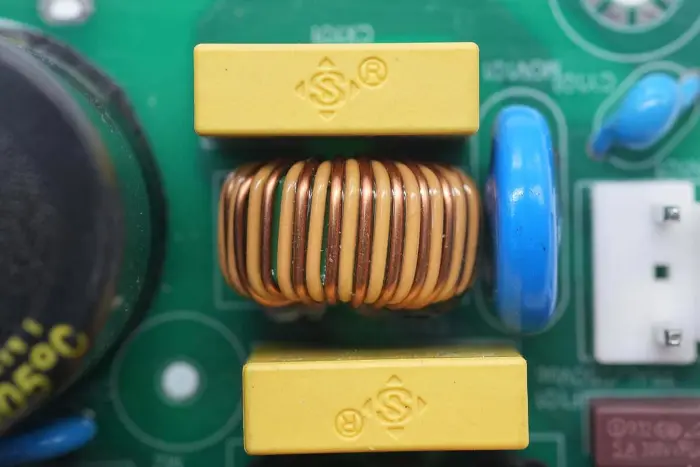

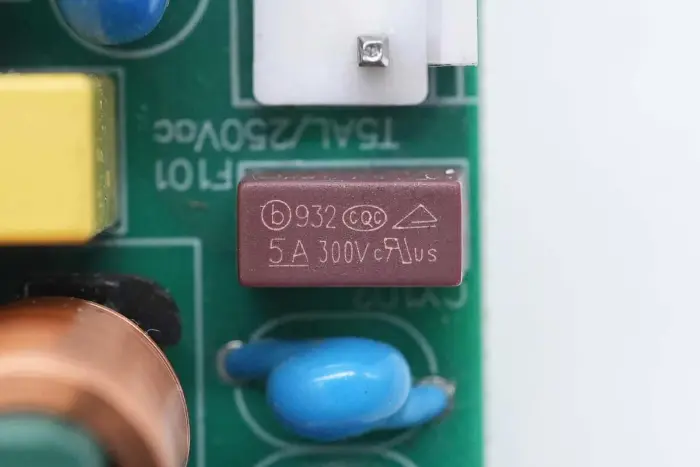

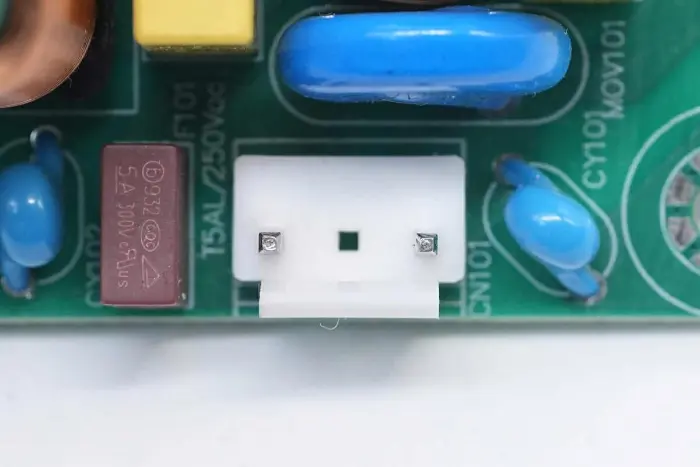

PCBA modulunun ön hissəsinə baxış: sol tərəf güc giriş yuvası, qoruyucu, Y kondansatör, varistor, ümumi rejim induktoru və təhlükəsizlik X2 kondansatörü ilə təchiz edilmişdir. Orta mövqe PFC gücləndirici induktor və yüksək gərginlikli filtr kondansatörü ilə təchiz edilmişdir. Sağ tərəf MMC rezonans kondansatör, rezonans induktoru, transformator, filtr kondansatörü və filtr induktoru ilə təchiz edilmişdir.

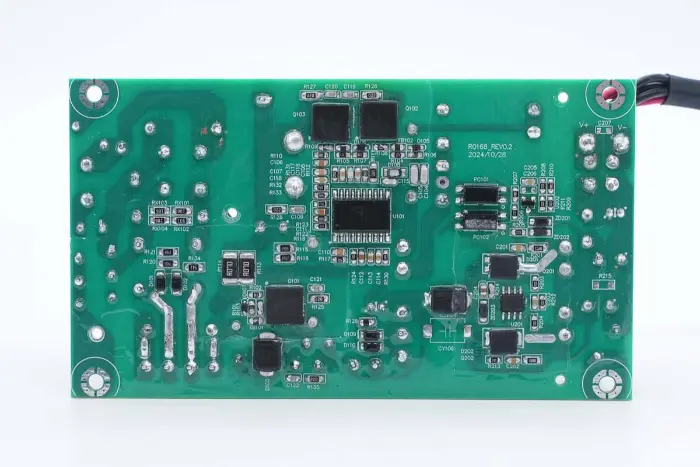

PCBA modulunun arxasında 2-in-1 PFC+LLC nəzarətçisi var. PFC açarı aşağı solda yerləşir, MMC açarı əsas idarəetmə çipinin üstündə, əks əlaqə optokuplatoru sağda, sinxron rektifikator nəzarətçisi və iki sinxron rektifikator aşağıda yerləşir. Bütün lövhə qorunmaq üçün konformal örtüklə örtülmüşdür.

AC giriş terminalı birləşdirici ilə birləşdirilir.

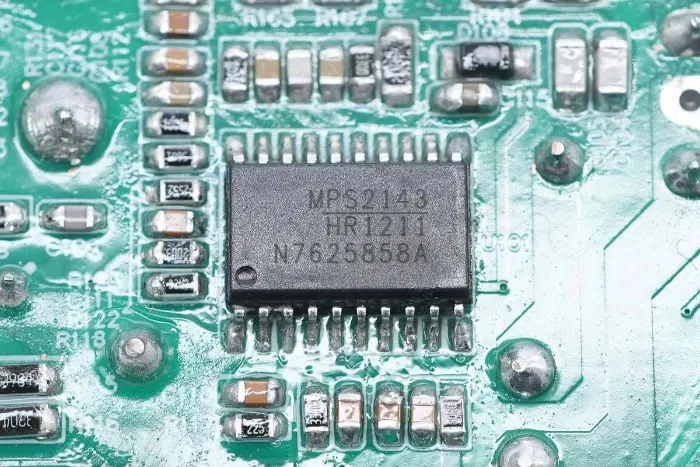

Enerji təchizatının əsas idarəetmə çipi çox rejimli PFC və cari rejimli MMC 2-in-1 nəzarətçisi olan Mornsun Semiconductor HR1211-i qəbul edir. O, ənənəvi həllərdə 2-3 çip tələb edən funksiyaları bir çipdə birləşdirir. PFC nəzarətçisi CCM və DCM iş rejimlərini dəstəkləyir.

HR1211 rəqəmsal idarəetmə nüvəsini qəbul edir, yüksək gərginlikli işə salmağı və ağıllı X kondansatör boşalmasını dəstəkləyir. PFC mərhələsi maksimum 250KHz işləmə tezliyini dəstəkləyir. MMC mərhələsində 500KHz-ə qədər tezlikdə işləyən inteqrasiya edilmiş yükləmə diodlu daxili 600V yarım körpü sürücüsü var. O, hərtərəfli qorunma funksiyalarını dəstəkləyir və SOIC-20-də qablaşdırılır.

PFC gücləndirici induktor maqnit halqası ilə sarılır və izolyasiya üçün altındakı bakelit təbəqə verilir.

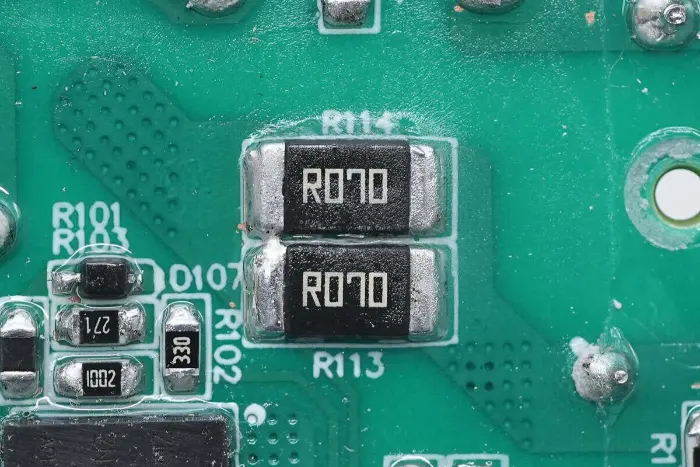

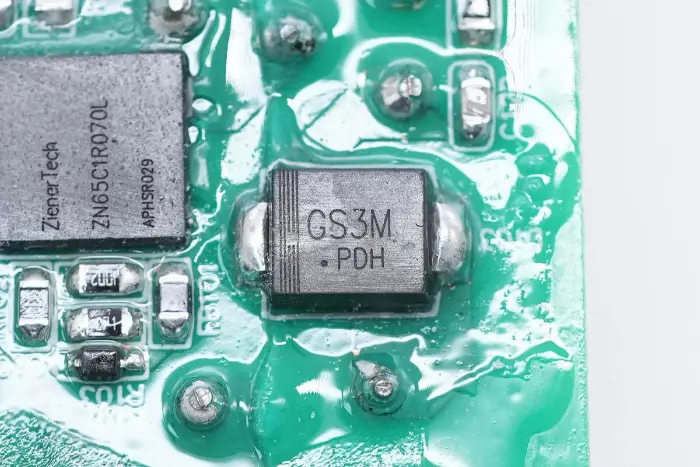

Keçid cərəyanını aşkar etmək üçün paralel olaraq iki 70mΩ rezistor birləşdirilir.

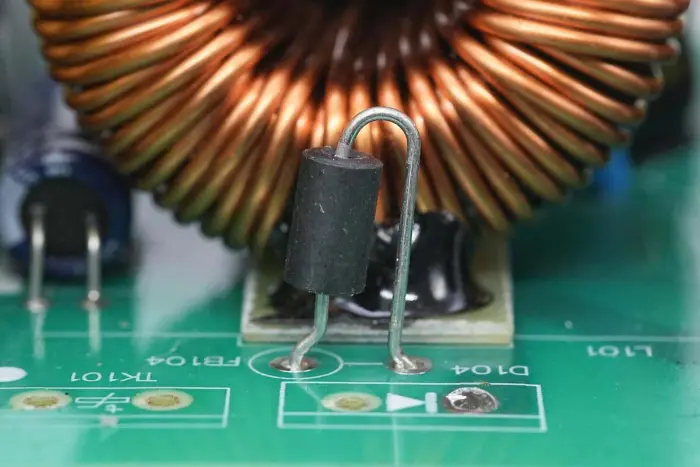

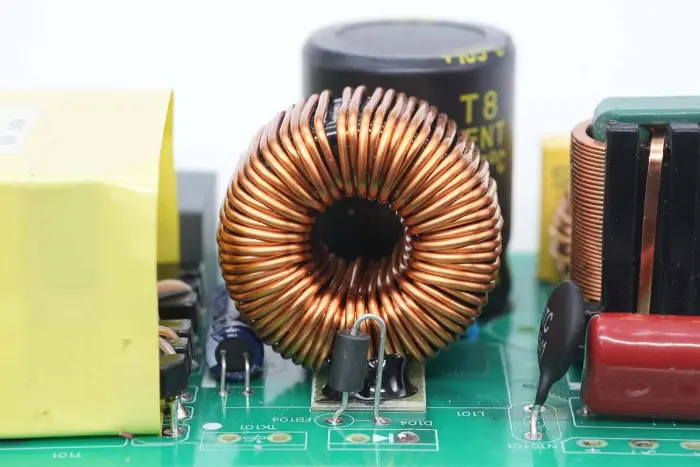

PFC rektifikator diodu maqnit muncuqla ardıcıl olaraq bağlanır.

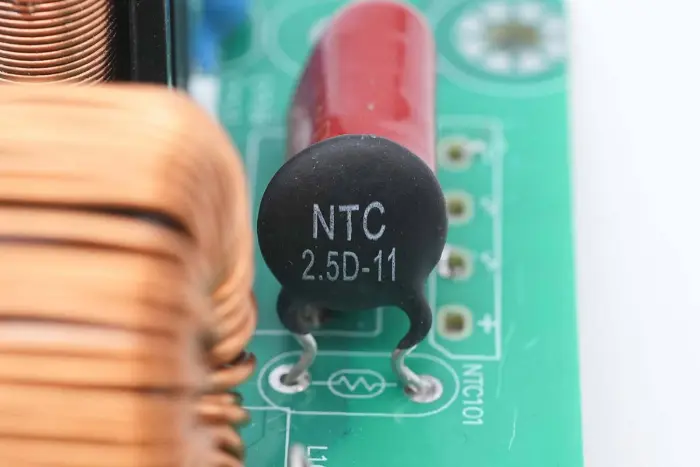

NTC termistoru yüksək gərginlikli elektrolitik kondansatörün doldurulma cərəyanını boğmaq üçün istifadə olunan 2.5D-11 ilə qeyd olunur.

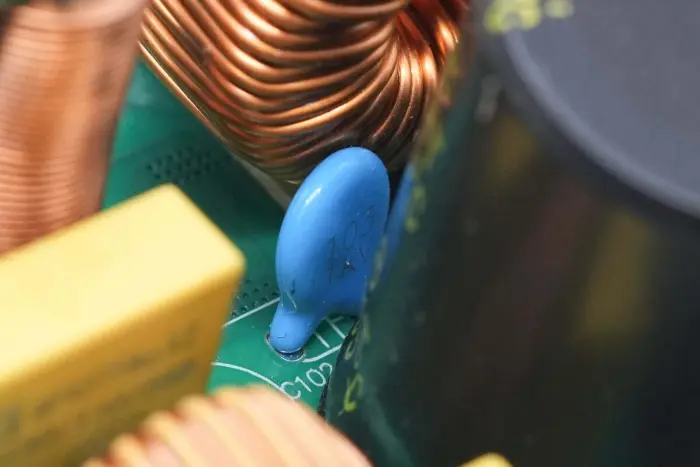

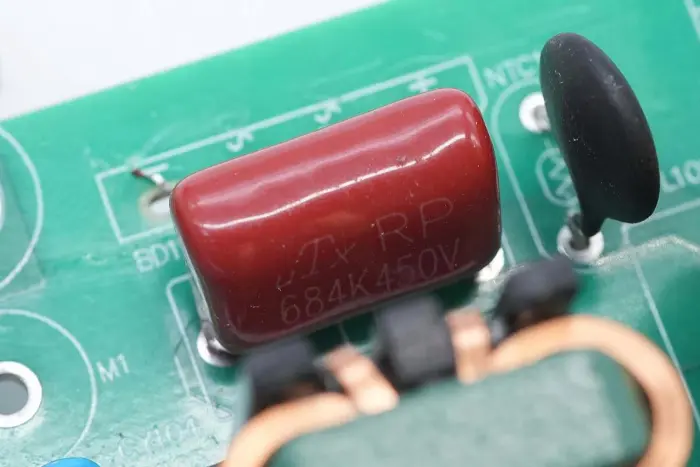

Seramik kondensatorlar 0,01μF 1KV spesifikasiyası ilə elektrolitik kondansatörlərlə paralel bağlanır.

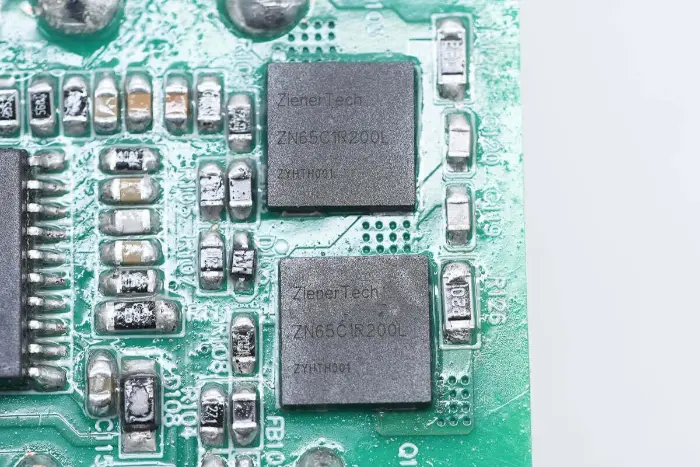

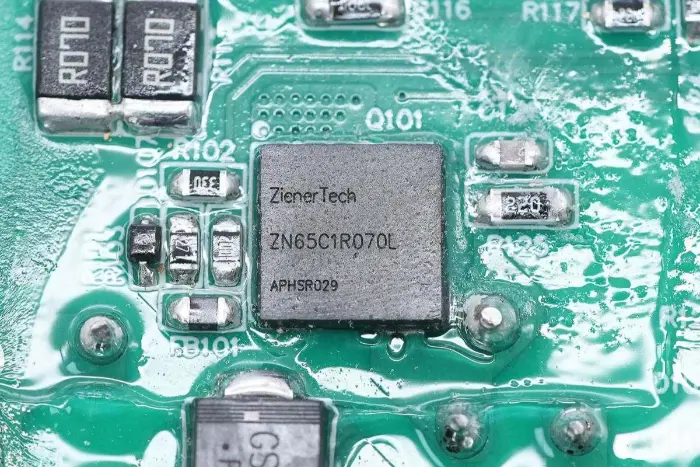

MMC açarı ZenerTech-dən, ZN65C1R200L modelidir, 700V dayanıqlı gərginliyə və 800V keçid gərginliyinə, 200mOhm müqavimətə, 20V qapı ötürücü gərginlik dəstəyinə malik Cascode strukturu GaN açarıdır. Sürücü dövrəsini effektiv şəkildə sadələşdirən aşağı qapı yükü ilə xarakterizə olunur. DFN8*8 paketində sürətli şarj cihazları, rabitə enerji təchizatı, məlumat mərkəzləri və işıqlandırma proqramları üçün uyğundur.

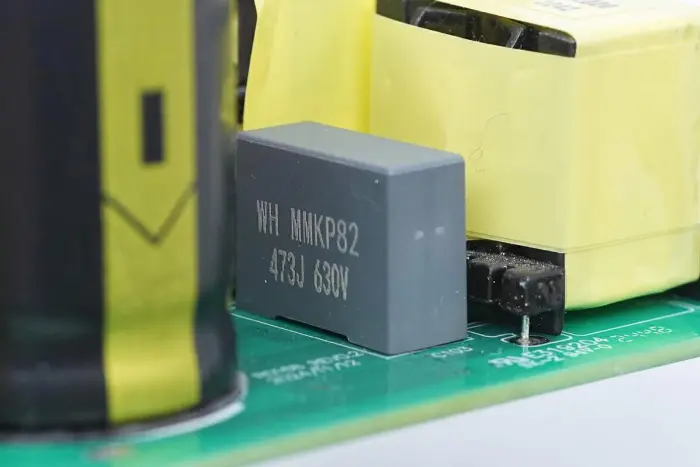

Rezonans kondensatoru MMKP82 seriyasındandır, spesifikasiyası 0,047μF 630V.

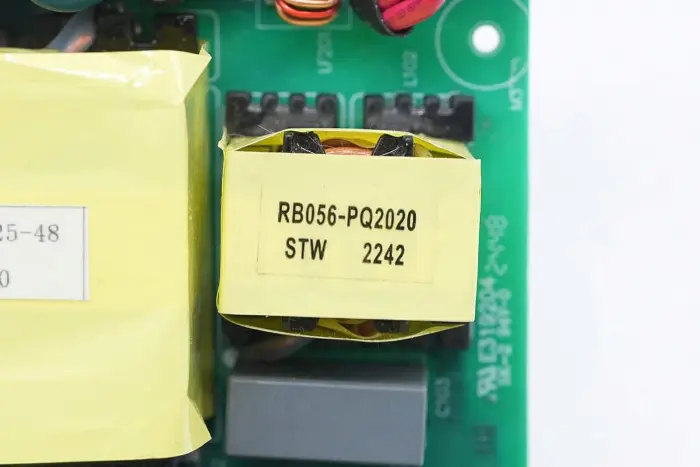

Rezonans induktoru PQ2020 maqnit nüvəsini qəbul edir və litz teli ilə sarılır.

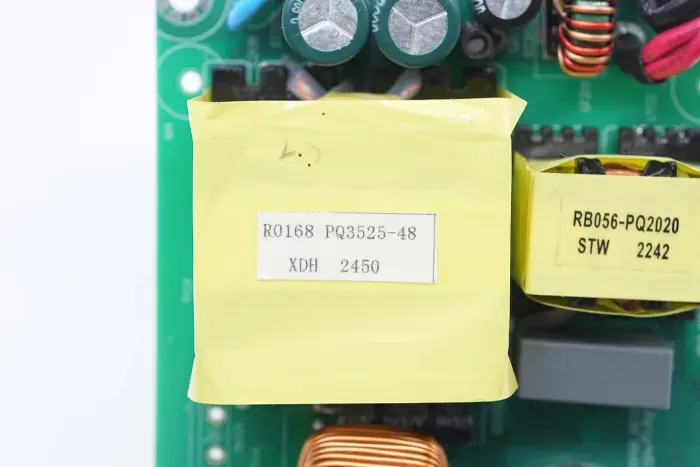

Transformator, enerji təchizatı modeli R0168 ilə işarələnmiş PQ3525 maqnit nüvəsini qəbul edir.

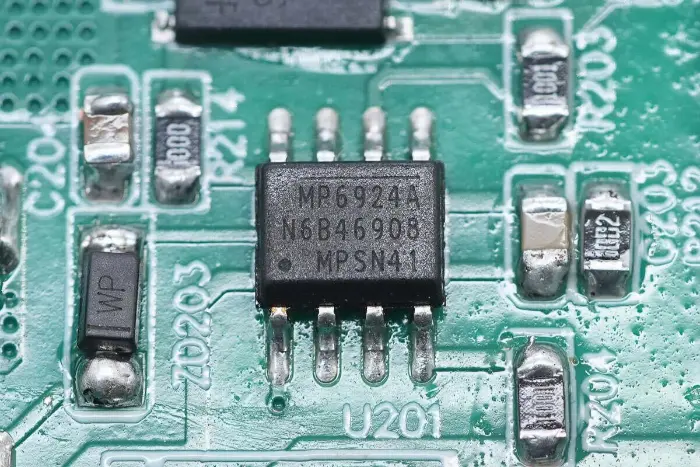

Sinxron rektifikator nəzarətçisi MPS-dəndir, MP6924A modeli, CCM/DCM rejimləri ilə uyğun gələn daha güclü anti-müdaxilə və sürətli söndürmə funksiyalarına malik MMC-nin sinxron rektifikator nəzarətçisidir. MP6924A, SOIC-8-də qablaşdırılan MMC-nin çevirici sinxron rektifikasiya proqramları üçün uyğun olan, MMC-nin iki ikincili rulonun rektifikasiya tətbiqləri üçün iki sinxron rektifikator nəzarətçisini birləşdirir.

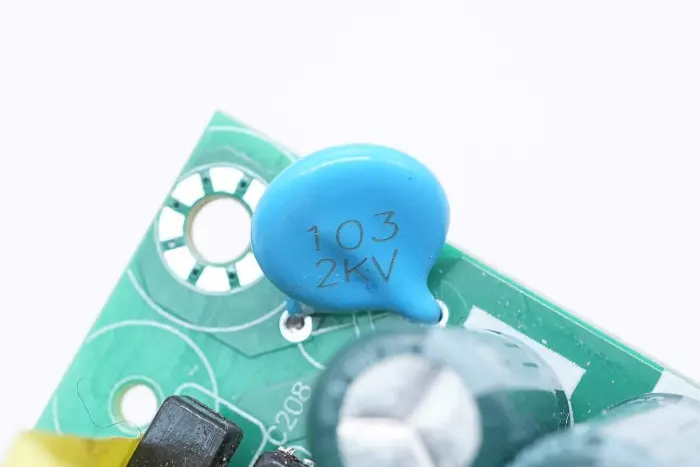

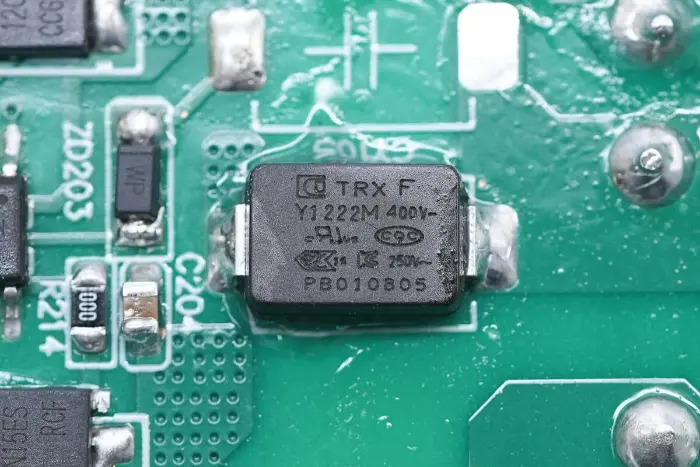

Çıxış terminalı ilə torpaq arasında 0,01μF 2KV spesifikasiyaya malik keramika kondansatör birləşdirilir.

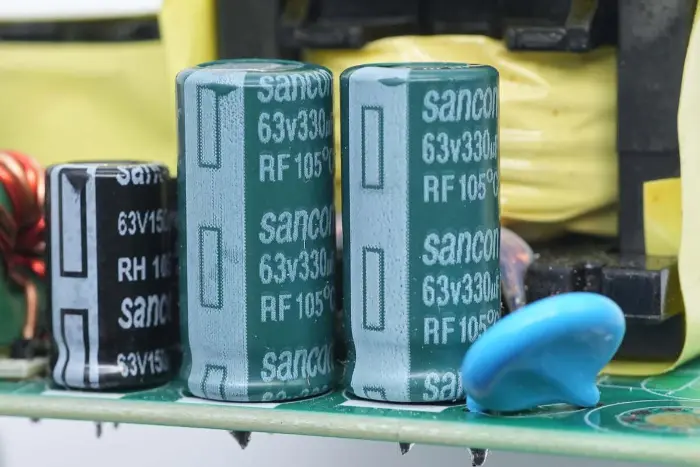

Çıxış filtri kondensatorları Sancon (Nantong Sanxin), RF seriyalı uzun ömürlü kondensatorlardır, spesifikasiyası 63V 330μF, ikisi paraleldir.

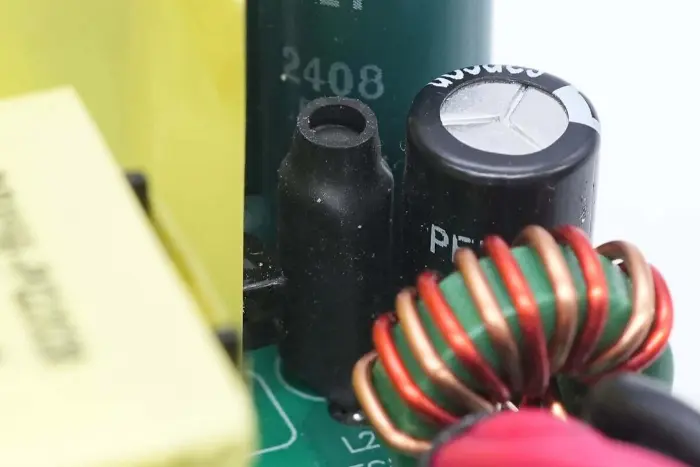

Filtr induktoru izolyasiya üçün istiliklə büzüşən boru ilə örtülmüşdür.

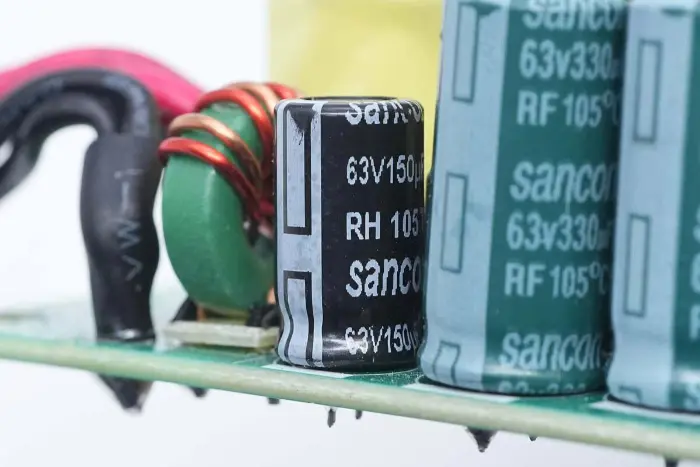

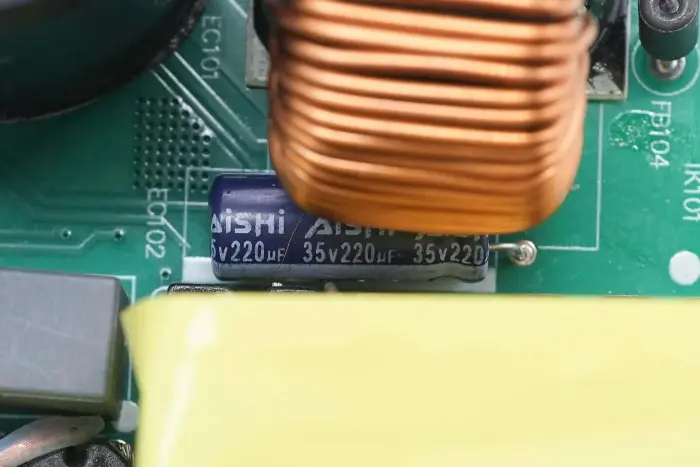

Başqa bir filtr kondansatörünün spesifikasiyası 63V 150μF-dir.

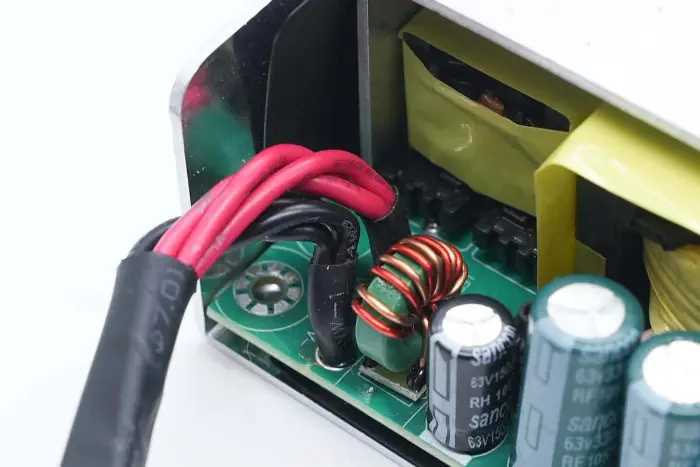

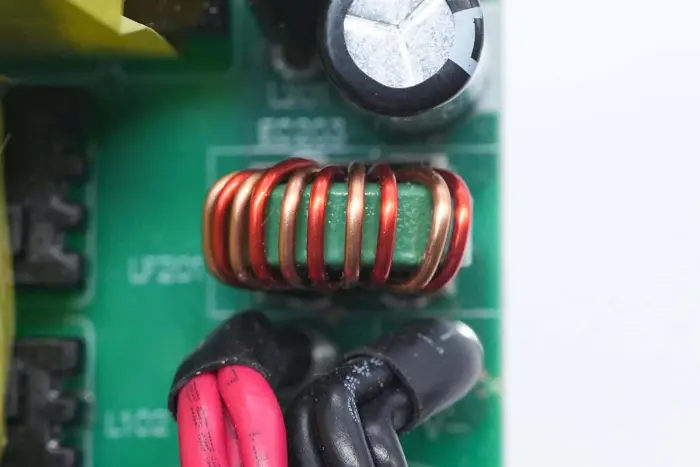

Çıxış maqnit halqalı filtr induktorunun yaxından görünüşü.

Xülasə

Təhlil nəticəsində məlum oldu ki, STARWELL tərəfindən işə salınan 300W GaN enerji təchizatı modulu daxili istilik qəbuledicisində sabitlənmiş deşikli rektifikator körpülərdən və rektifikator diodlarından istifadə edir. Patch GaN açarları istilik yayma qabiliyyətini yaxşılaşdıraraq, istilik yayılması üçün alt alüminium ərintisi qabığına istilik ötürmək üçün termal yastıqlardan istifadə edir. Aşırı istiləşmə halında nəzarətçinin enerji təchizatını dəyişdirmək üçün daxili istilik qurğusunda istilik açarı quraşdırılıb, ümumi həddindən artıq istiləşmədən qorunma həyata keçirilir.

Bu GaN enerji təchizatı modulu MP6924A sinxron rektifikator nəzarətçi ilə HR1211 2-in-1 nəzarətçisindən istifadə edərək Mornsun Yarımkeçirici idarəetmə həllini qəbul edir. PFC açarı ZenerTech ZN65C1R070L GaN açarını, PFC rektifikator diodu Sanken SDS065J008N3 SiC diodunu və MMC açarı ZN65C1R200L GaN açarını qəbul edir. Üçüncü nəsil yarımkeçiricilər enerjinin çevrilməsinin səmərəliliyini artırmaq, enerji itkisini və istilik yayılması tələblərini azaltmaq üçün istifadə olunur.
