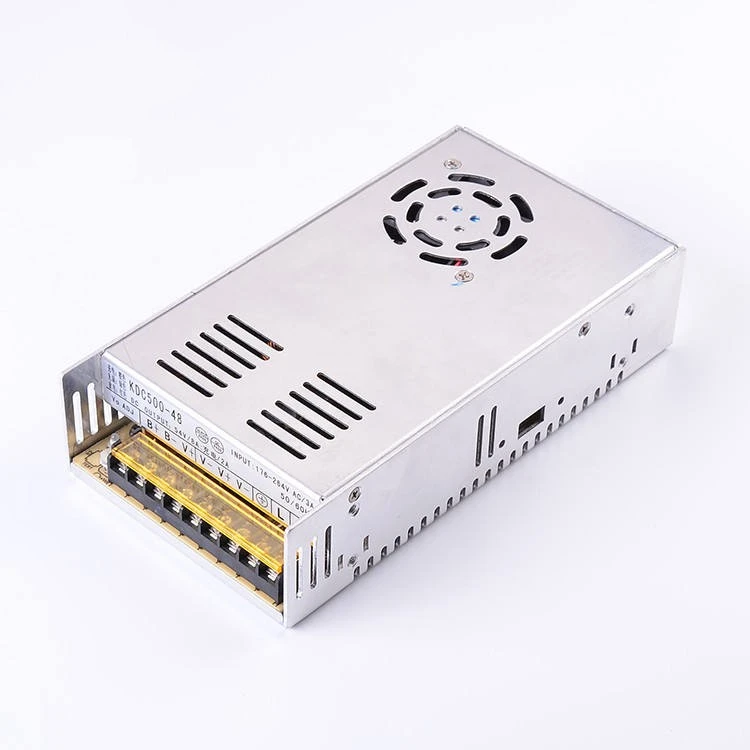

İkili Çıxışlı UPS SMPS 48V 54V 500W Enerji Təchizatı

Aparıcı Çin istehsalçısı Starwell tərəfindən təklif olunan KDC500-48 İkili Çıxışlı UPS SMPS 48V 54V 500W Enerji Təchizatı, xüsusi olaraq kritik LED işıqlandırma və DC ehtiyat sistemləri üçün nəzərdə tutulmuş yüksək performanslı 500W fasiləsiz kommutasiya enerji təchizatıdır. O, iki müstəqil çıxışa malikdir: CH1 əsas yüklər üçün 8,2A-da +48V, CH2 isə batareyanın doldurulmasına həsr olunmuş 2A-da +54V təmin edir.

Sorğu göndərin

Peşəkar istehsalçı kimi Çin, Starwell sizə yüksək keyfiyyətli Dual Output UPS SMPS 48V təmin etmək istəyir 54V 500W enerji təchizatı. KDC500-48 mürəkkəb 500W İkili Çıxışdır Xüsusilə kritik LED üçün hazırlanmış Fasiləsiz Enerji Təchizatı (UPS). işıqlandırma sistemləri və DC ehtiyat proqramları. Nominal çıxışlarla işləmə 48V və pik/toplu yükləmə gərginliyi 54V, bu vahid ilə kommutasiya rejimi enerji təchizatı (SMPS) texnologiyasını qüsursuz birləşdirir batareyanın ehtiyat nüsxəsi funksiyası.

Dual Output UPS SMPS 48V 54V 500W Power Supply

Ağıllı Doldurma və Vəziyyət Göstəriş

Real vaxt rejimində monitorinq üçün nəzərdə tutulmuşdur, enerji təchizatı üçrəngli LED göstərici sisteminə malikdir: Narıncı göstərir vahid qoşulmuş batareyanı aktiv şəkildə doldurur, Yaşıl təsdiq edir a tam doldurma vəziyyəti və Qırmızı sistemin boşaldığını bildirir rejimi (batareyanın ehtiyat nüsxəsində işləyir). Bu aydın vizual rəy imkan verir əlavə sınaq avadanlığı olmadan vəziyyətin dərhal qiymətləndirilməsi.

İkili çıxış arxitekturası

Standart enerji təchizatından fərqli olaraq KDC500-48 yük bağlantısı və batareya üçün ayrıca terminallar təmin edir inteqrasiya. İkili çıxışlı dizayn ona eyni vaxtda LED-inizi gücləndirməyə imkan verir ehtiyat batareyada optimal yük saxlayarkən avadanlıq. Zaman AC giriş uğursuz olarsa, cihaz avtomatik və problemsiz olaraq batareya enerjisinə keçir, qəza işıqlandırması, təhlükəsizlik sistemləri və ya sənaye nümayişləri.

Keyfiyyət və Təhlükəsizlik zəmanəti

Hər bir bölmə ciddi zavoddan keçir HI-POT (Yüksək Potensial) PASS, QC ilə sübut olunduğu kimi sınaq Bölmədə görünən PASS işarələri və PASS möhürləri. Bu dielektrik müqavimət testi və keyfiyyətə nəzarət uyğunluğunu təsdiqləyir. Giriş 3A, 50/60Hz-də 176-264VAC qəbul edir və onu standarta uyğun edir qlobal sənaye gərginlikləri.

Davamlı və Doğrulana bilər

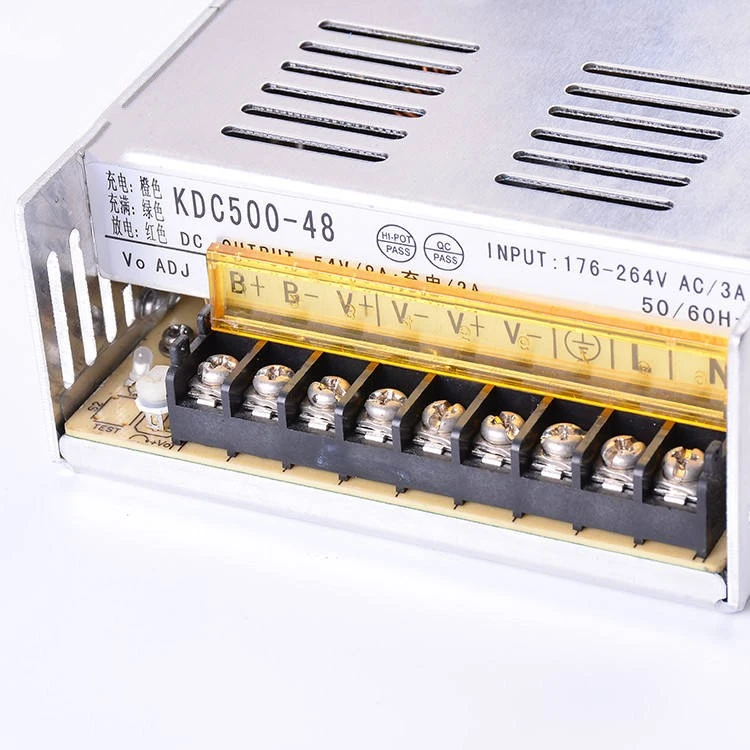

Terminalın quruluşu aydındır etiketli (B+, B-, V+, V-), sahə naqillərinin sadələşdirilməsi. Fiziki işarələr möhkəm, sertifikatlaşdırılmış montaj xətti prosesini təklif edin.

Məhsulun spesifikasiyası:

1, Kiçik ölçülü, yüksək güc;
2, AC girişinin geniş diapazonu gərginlik;
3, Qısa qapanma, həddindən artıq yükləmə, həddindən artıq gərginlikdən qorunma.
4, Digər çıxış gərginliyi də edilə bilər, məsələn, 18V, 21V, 42V və s.
parametr Maddə No.		KDC500-48
		CH1	CH2
ÇIXIŞ	Çıxış gərginliyi	+48V	+54V (doldurma)
	Nominal cərəyan	8.2A	2A
	Çıxış cərəyanı diapazonu	0- 8.2A	0-2A
	Nominal güc	501.6w
	Dalğalanma	150mVp-p	200mVp-p
	ADJ.çıxış diapazonu	±10%
	Çıxış Dəqiqliyi	±5%	±5%
	Xətt tənzimlənməsi	±0,5%	±1%
	Yük Qaydaları	±0,5%	±0,4%
	Quraşdırın, Qalxın, Dayandırın vaxt	300ms, 50ms, 20ms
GİRİŞ	Giriş gərginliyi diapazonu	88~132V,176~264VAC
	Cari daxil edin	6A/115V, 3A/230VAC
	Giriş tezliyi	47~63Hz
	Səmərəlilik	>85% @ 220VAC
	Ani cərəyan	Soyuq start 40A/230V
	Sızma cərəyanı	<0,5mA/240VAC
Qoruma	Həddindən artıq yükdən qorunma	105~150%
	Həddindən artıq gərginlik	------
MÜHİT	İş temperaturu, rütubət	-20~50℃,10~90% RH,No kondensasiya
	Saxlama Temp., Rütubət	-20~85℃,10~95% RH.
	Temperatur əmsalı	±0,03%/℃(0~50℃)
	Vibrasiya	10~500Hz, 2G 10min./1cycle, MÜDDƏT 60 dəqiqə. HƏR BAXLAR
TƏHLÜKƏSİZLİK & EMC	Təhlükəsizlik standartları	GB4943
	Dözümlü Gərginlik	I/P-O/P,I/P-FG:1.5KV;O/P-FG:0.5KVAC 1dəq.
	İzolyasiya müqaviməti	I/P-O/P, I/P-FG, O/P-FG: 500VDC / 100M Ohm
	EMC standartları	------

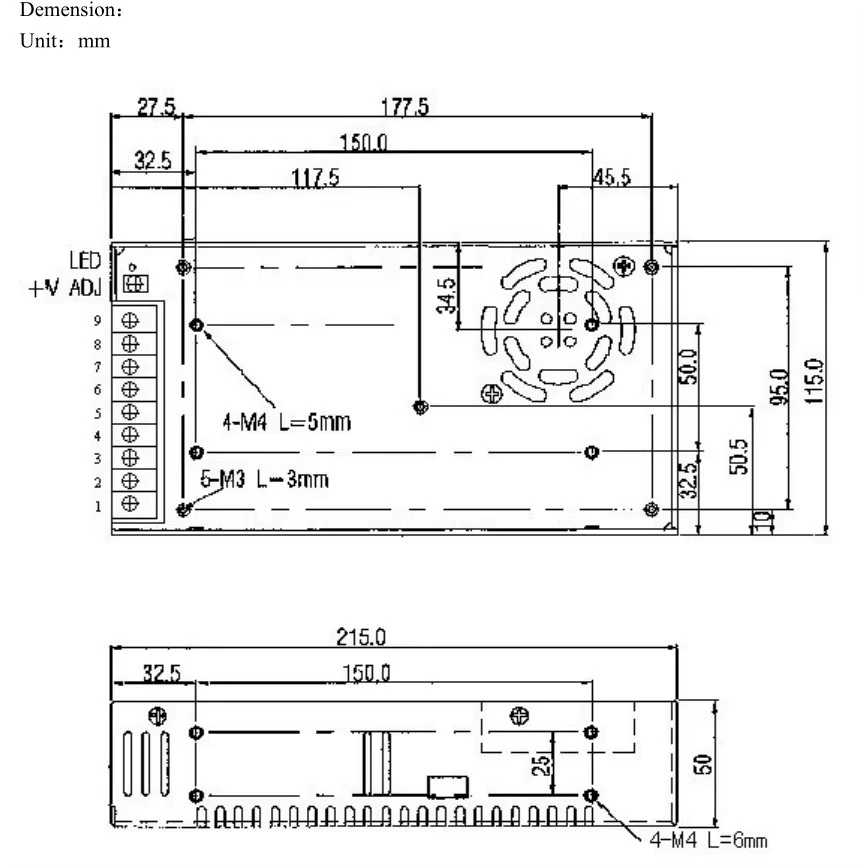

DİGƏR	Ölçü	215×110×50mm
	Çəki	1Kq

Qeyd:

1. Bütün parametrlər 220VAC giriş, nominal yük, ətraf mühit temperatur 25 ℃, 70% şəraitdə ölçülür rütubət; 2.Dəqiqlik: quraşdırma tolerantlığı, xətt tənzimlənməsi, yükün tənzimlənməsi və s.; 3. Ripple Testi: 30 sm uzunluğunda iplər gücü birləşdirir təchizatı və yük tərəfindəki yük və 0.1u və 47u yüklə ölçülən 20 MHz osiloskop üçün kondansatör son; 4. Xəttin tənzimlənməsi: nominal yük şəraitində, giriş gərginliyin aşağıdan yüksək ölçüyə dəyişməsi; 5. Yük tənzimlənməsi: ölçülmüş çıxış yükü 20% 100% yük dəyişməsi ölçülür, digər yük 60% səviyyəsində sabitlənir yükdən;

Ümumi nominal gücü 500 Vt olan bu qurğu SMPS texnologiyasını UPS ilə mükəmməl birləşdirir funksionallıq. Normal AC işləməsi zamanı o, qoşulmuş avadanlıqları təmin edir ehtiyat batareyada optimal şarjın saxlanması. Giriş gücü kəsildikdə, təchizatı avtomatik olaraq batareya rejiminə keçir və sıfır dayanma müddətini təmin edir fövqəladə işıqlandırma, təhlükəsizlik sistemləri və sənaye ekranları üçün əməliyyat.

KDC500-48 88-132VAC və ya geniş giriş diapazonunu qəbul edir 176–264VAC (seçilə bilər), 220VAC-də >85% səmərəliliklə. Çıxış gərginliyi bortda olan potensiometr vasitəsilə ±10% daxilində tənzimlənir. Ripple edir CH1-də 150mVp-p və CH2-də 200mVp-p-də aşağı səviyyədə saxlanılaraq, onu uyğun edir. səs-küyə həssas LED tətbiqləri.

Əlavə xüsusiyyətlərə daxili həddindən artıq gərginlik, həddindən artıq yük, qısaqapanma və həddindən artıq temperaturdan qorunma, soyuq başlanğıc hücumu 230V-də 40A cərəyan və 240VAC-də 0,5mA-dan aşağı sızma cərəyanı. Quraşdırma, yüksəlmə, və gözləmə müddətləri müvafiq olaraq 300ms, 50ms və 20ms-dir.

Ağıllı ilə etibarlı, fasiləsiz 48V güc üçün batareyanın idarə edilməsi, KDC500-48 ideal seçimdir.

Məhsul Xüsusiyyətləri:

1, Geniş tətbiqi ilə, onlar olmuşdur LED işıqlandırma, ACS, tibbi və gözəllik cihazında, elektrik enerjisində istifadə olunur sistem, rabitə sistemi, hərbi sənaye və s.

2, Bəzi modellər əldə edildi CB,CE,CCC,ETL,ISO,ROHS sertifikasiyası indi.

3, 1000-dən çox var model növləri.

4. Kiçik ölçü, yüksək güc

5. AC giriş gərginliyinin geniş diapazonu

6. Qısa qapanma, həddindən artıq yüklənmə, həddindən artıq gərginlik müdafiə

Digər çıxış gərginliyi də edilə bilər, məsələn, 18V, 21V, 42V və s.
