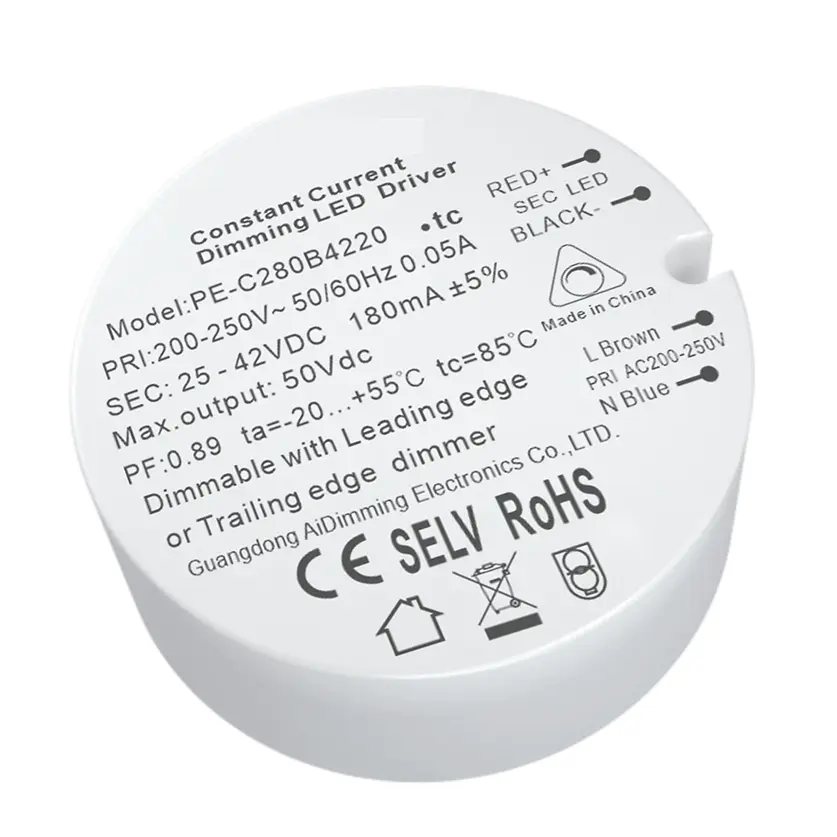

8.4W Sabit Cərəyan Triac Dimləşdirilə bilən LED Sürücü

PE-C280, Çin istehsalçısı Starwell tərəfindən yüksək güc faktoru, yüksək səmərəlilik, yüksək dəqiqlik, səmərəli sabit aşağı itkiyə nəzarət çipinin istifadəsi və yüksək performanslı komponentləri ilə işlənmiş 8,4 Vt sabit cərəyanlı triac dimləşdirilə bilən LED sürücüsündən biridir. Sürücü onu aşağı səs-küy, uzun ömür və digər xüsusiyyətlərlə təmin edir.

Sorğu göndərin

Peşəkar istehsalçı olaraq, Starwell sizə RPC MOSFET dimmer və FPC TRAIC tənzimləyicisi üçün uyğun olan yüksək keyfiyyətli 8,4 Vt sabit cərəyan triak sönümlənən LED sürücüsünü təmin etmək istərdi.

Spesifikasiya

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ÇIXIŞ	Çıxış gərginliyi	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	Maksimum Çıxış Gərginliyi	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Yüksüz Çıxış Gərginliyi	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Çıxış cərəyanı	350mA	200mA	700mA	700mA	300mA
	Çıxış Gücü	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	Strobe Səviyyəsi	Aşağı titrəmə (8%)
	Qaralma diapazonu	2~100%,
	PWM Qaralma Tezliyi
	Cari Dəqiqlik	±5%
	Dalğalanma və səs-küy	=500mv p-p
GİRİŞ	Qaralma interfeysi	Triac Aparıcı kənar/Tralling kənarı
	Giriş gərginliyi diapazonu	200-250Vac
	Tezlik	50/60Hz
	Giriş cərəyanı	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Güc faktoru	PF>0,9 (tam yükdə)	PF>0,9 (tam yükdə)	PF>0,88 (tam yükdə)	PF>0,88 (tam yükdə)	PF>0,88 (tam yükdə)
	THD	230Vac@THD <20% (tam yükdə)
	Səmərəlilik (tip)	77%	79%	77%	77%	77%
	Başlanğıc cərəyanı (tip.)	Soyuq başlanğıc 0.8A	Soyuq başlanğıc 0.8A	Soyuq başlanğıc 1.54A	Soyuq başlanğıc 0.8A	Soyuq başlanğıc 0.8A
	Qarşıdurma	L-N: 1.5kV
	Sızma cərəyanı	<0,25mA/230Vac
MÜHİT	İşləmə temperaturu	tc: 55°C tc: 85°C
	İş rütubəti	20 ~ 95% RH, kondensasiya olunmur
	Saxlama temperaturu, rütubət	-40 ~ 80°C, 10~95%RH
	Temp. Əmsal	±0,03%/°C(0-50)°C
	Vibrasiya	10~500Hz, 2G 12dəq./1dövr, 72dəq müddət. hər biri X, Y, Z oxları boyunca.
MÜDAFİƏ	Həddindən artıq istidən qorunma	PCB temperaturu ≥110°C olduqda, çıxış cərəyanını ağıllı şəkildə tənzimləmək və ya söndürmək, avtomatik bərpa.
	Həddindən artıq yükdən qorunma	Nominal güc≥102% olduqda çıxışı bağlayın, avtomatik bərpa olunur.
	Qısa Qapanma Mühafizəsi	Qısa qapanma baş verərsə avtomatik bağlanır, avtomatik bərpa olunur.
	Qeyri-yükdən qorunma	Yük yoxdursa, çıxışı bağlayın, yükləmə normal vəziyyətə gəldikdə avtomatik bərpa olunur.
TƏHLÜKƏSİZLİK & EMC	Dözümlü Gərginlik	I/P-O/P: 3750Vac
	İzolyasiya müqaviməti	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Təhlükəsizlik Standartları	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emissiyası	EN55015, EN61000-3-2 Sinif C, IEC61000-3-3
	EMC toxunulmazlığı	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standartı	IEEE 1789
DİGƏRİ	Ölçü	43,2×0,5 mm(D×Y)
	Qablaşdırma	çantada
	Çəki (G.W.)	42g±5q

Fakturalar:

● LED faza kəsilmiş tündləşdirmə sürücüsü, qaralma diapazonu 2-100%

● RPC MOSFET tənzimləyicisi və FPC TRAIC dimmeri üçün uyğundur

● Aktiv PFC

● Qorumalar: qısaqapanma/aşkar gərginlik/aşırı cərəyan

● Silika gel istilik keçirmə texnologiyası, təbii soyuq külək

● Ultra kiçik həcm

● LED ev işıqlandırması və kommersiya işıqlandırması üçün uyğundur

● Təhlükəsiz yükdən qorunma cihazı

● Ekonomik və rahat quraşdırma

● dünya işıqlandırma avadanlığının təhlükəsizlik standartlarına uyğundur

● Mühafizə sinfi II

● Üç il zəmanət

Naqil sxemi:

Naqillər:

Çıxış teli: 20AWG qırmızı və qara PVC kabel, uzunluq 200-230mm, tel soyma tələbi: 5-7mm

Giriş teli: 20AW Qəhvəyi Mavi VDE ikiqat izolyasiyalı məftil, uzunluğu 150-160mm, tel soyma tələbi: 5-7mm

Rəhbərliyin istifadəsi:

1. Lütfən, giriş və çıxış arasındakı fərqə diqqət yetirin, düzgün qoşulun, sonra yandırın

2. Zəhmət olmasa əvvəlcə DC çıxışının yükünü birləşdirin, yoxladıqdan sonra enerji təchizatını açın; daimi cərəyan rejimində, elektrik enerjisi atopen dövrədədirsə, lütfən, enerji təchizatını söndürün və çıxışda yığılan elektrik enerjisi çıxana qədər LED-i qoşa bilməzsiniz, əks halda bu, LED-ə zərər verə bilər;

3. Bu növ enerji təchizatı yalnız LED lampalarının və fənərlərin istifadəsi ilə məhdudlaşır, giriş gərginliyi diapazonu AC200-250v, istilik izolyasiya pambıqları və məhsulun istilik yayılmasına mane olan digər əşyalar, müəyyən edilmiş çıxış gərginliyi, cərəyan diapazonu, istifadə mühitinin temperaturu -20-45 dərəcəyə uyğun gəlmir, ətraf mühit, bu məhsul üç malikdir il pulsuz zəmanət.

Anormal vəziyyətlər və müvafiq müalicə üsulları:

1. Söndürmə sürücüsü ilk dəfə qoşulduqdan sonra LED lampası yanmır, lütfən, AC girişini söndürün və aşağıdakı kimi yoxlayın:.

a) DC çıxışı pis kontaktın olub-olmaması:

b) DC çıxış polaritesinin tərsinə çevrilməsi və ya LED lövhəsinin anti-qaynaq olması;

c) AC girişinin pis kontakt olub-olmaması: bu nasazlıqları aradan qaldırdıqdan sonra sınaqdan keçirin.

2. Cihazın yaxşı bağlantısı var, LED işıqları var, lakin LED sönür, lütfən, AC girişini söndürün, sonra DC çıxışını yoxlayın.

a) həddindən artıq yük.yük altında.

b) Parametrlərin və faktiki parametrlərin uyğun olub-olmaması.

3. İstifadə ilə bağlı hər hansı sualınız varsa, bizimlə vaxtında əlaqə saxlayın, biz sizinlə problemləri həll etmək üçün əlimizdən gələni edəcəyik.
