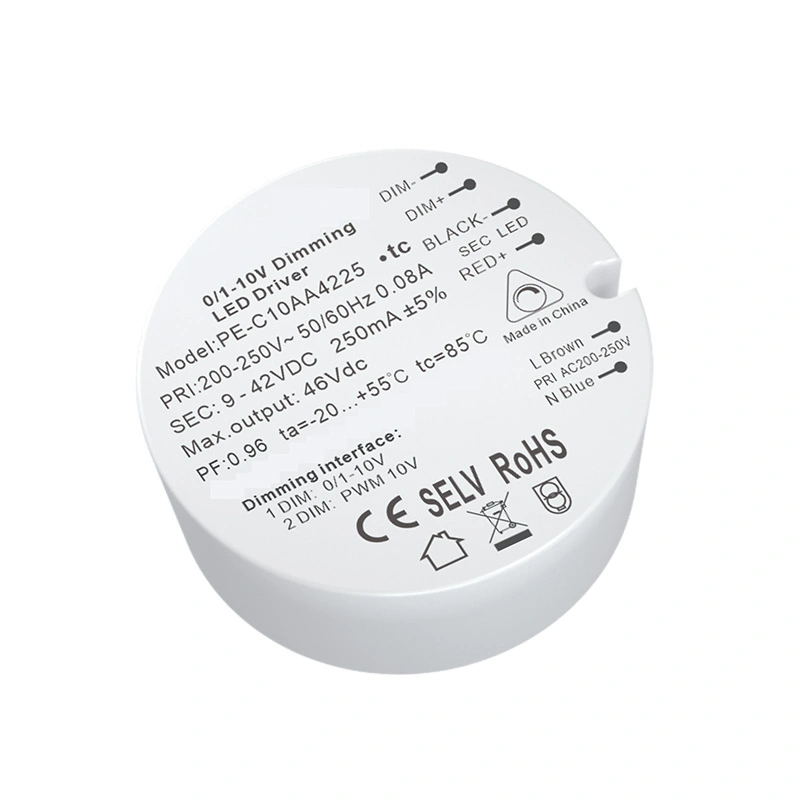

10W Sabit Cərəyan 0-10V Dimləşdirilə bilən LED Sürücü

Aparıcı Çin təchizatçıları olaraq, biz yüksək səviyyəli tikinti ilə keyfiyyətli performansı birləşdirən Starwell 10W Sabit Cərəyan 0-10V Dimləşdirilə bilən LED Sürücüləri toplu olaraq təklif edirik. PE-C10 parlaqlığı idarə etmək üçün siqnal nəzarətini və 0 / 1-10V siqnalını qəbul edir. İstifadə olunan xammallar birinci dərəcəli markalardır. İdxal edilən çipdə stroboskopik qaralma dizaynı yoxdur, bu da bazarda müxtəlif məhsullara uyğundur. Ağıllı qaralma sistemi. PWM karartma çıxışı LED-in parlaqlığına nəzarət edir, parlaqlığı dəqiq idarə edir və karartma rəng temperaturunun sapması kiçikdir.
Silisium gel istilik keçiriciliyi prosesi elektron etmək üçün daxili qəbul edilir Komponentlərin istilik balansı daha sabitdir.

Sorğu göndərin

10W Sabit Cərəyan 0-10V Dimləşdirilə bilən LED Sürücünün etibarlı təchizatçılarını axtarırsınız? Starwell yüksək səviyyəli dizayn və ardıcıl keyfiyyətə diqqət yetirərək Çindəki fabrikindən toplu miqdarlar təklif edir.

10W Sabit Cərəyan 0-10V Dimləşdirilə bilən LED Sürücüümüz elektron komponentlərin daha sabit istilik tarazlığına imkan verən silikon istilik keçirici texnologiyasından daxili istifadə edir.

Spesifikasiya

Model		PE-C10AA42	PE-C10RA
ÇIXIŞ	Çıxış gərginliyi	25-42Vdc	25-42Vdc
	Maksimum Çıxış Gərginliyi	42Vdc	42Vdc
	Yüksüz Çıxış Gərginliyi	46Vdc	46Vdc
	Çıxış cərəyanı	250mA (150-250mA)	250mA (150-250mA)
	Çıxış Gücü	2.25W~10.5W	2.25W~10.5W
	Strobe Səviyyəsi	Flicker pulsuz
	Qaralma diapazonu	0 ~ 100%, LED qaralması 0,03%
	PWM Qaralma Tezliyi	>3600Hz
	Cari Dəqiqlik	±5%
	Gücü söndürmə rejimi	Aktiv siqnal, siqnal girişi yoxdur, maksimum təyin edilmiş cərəyanı çıxarın
GİRİŞ	Qaralma interfeysi	0-10V 1-10V 10vpwm siqnal interfeysi cərəyanı < 0.1mA (pe-c10ra üçün 100k potensiometr)
	Giriş gərginliyi diapazonu	200-250Vac
	Tezlik	50/60Hz
	Giriş cərəyanı	<0,06A ac230v
	Güc faktoru	PF>0.96/230V
	THD	230Vac@THD <4% (tam yükdə)
	Səmərəlilik (tip)	78%
	Başlanğıc cərəyan (tip.)	soyuq başlanğıc20A@230Vac
	Qarşıdurma	L-N: 1.5kV
	Sızma cərəyanı	<0,25mA/230Vac
MÜHİT	İşləmə temperaturu	ta: 55°C tc: 80 °C
	İş rütubəti	20 ~ 95% RH, kondensasiya olunmur
	Saxlama temperaturu, rütubət	-40 ~ 80°C°, 10~95%RH
	Temp. Əmsal	±0,03%/°C(0-50)°C
	Vibrasiya	10~500Hz, 2G 12 dəq./1 dövr, 72 dəqiqəlik dövr. hər biri X, Y, Z oxları boyunca.
MÜDAFİƏ	Həddindən artıq istidən qorunma	PCB temperaturu ≥110°C, avtomatik bərpa edildikdə çıxış cərəyanını ağıllı şəkildə tənzimləmək və ya söndürmək.
	Həddindən artıq yükdən qorunma	Nominal güc≥102% olduqda çıxışı bağlayın, avtomatik bərpa olunur.
	Qısa Qapanma Mühafizəsi	Qısa qapanma baş verərsə, avtomatik olaraq bağlanır, avtomatik bərpa olunur.
	Qeyri-yükdən qorunma	çıxış Sabit gərginlik.
TƏHLÜKƏSİZLİK və SMM	Gərginliyə tab gətirmək	I/P-O/P: 3750Vac
	İzolyasiya müqaviməti	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Təhlükəsizlik Standartları	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emissiyası	EN61000-3-2 Sinif C, IEC61000-3-3
	EMC toxunulmazlığı	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test Standartı	IEEE 1789
DİGƏRİ	Ölçü	D43.2×20.5mm(L×G×Y)
	Qablaşdırma	PE çanta
	Çəki (G.W.)	42g±5q
Qeydlər	1. Pe-c10aa və pe-c10ra arasındakı fərq: pe-c10aa 0-10V / 1-10V / PWM karartma, pe-c10ra isə 100k dəyişən müqavimət üçün xüsusi qaralmadır. 2. Ölçülmüş parametrlər 25 dərəcə giriş 230V AC mühitində aparılır 3. Sabit cərəyan enerji təchizatı, qaralma olmayan vəziyyətdə, çıxış cərəyanı təyin edilmiş maksimum dəyərdir 4. Lampaya qoşulmuş gərginlik enerji təchizatının qeyd olunmuş gərginlik diapazonunda olmalıdır 5. Bu məhsul daxili temperaturu tarazlaşdırmaq və məhsulun təhlükəsizliyini və etibarlılığını təmin etmək üçün istilik keçiriciliyi silisium gel istilik yayılması prosesini qəbul edir. 6. Siqnal xəttinin sınaq məsafəsi: 1,5 m2 qorunan xətt, 40 enerji təchizatı ilə 200 m. Məsafə amilinə görə məsafə uzadılır, idarəedicilərin sayı isə azalır. Siqnal xəttinin uzunluğu Artım siqnala səbəb olacaq zəifləmə, buna görə də nəzarət məsafəsinin artması ilə idarə olunan lampaların sayı azalacaq

Xüsusiyyətlər:

1.0-10v/1-10v Sabit Cərəyan Dəyilə bilən LED Sürücü

2.Giriş gərginliyi: 200V-250V @ 50/60Hz

3.Çıxış Gərginliyi: 25-42Vdc

Rəqəmsal idarəetmə çıxışı stroboskopik olmadan qəbul edilir

3. Təbii havanın soyudulması, rütubətə davamlı, istilik keçiriciliyi və silikagel istilik yayılması prosesi4. Ultra kiçik həcmli dizayn

5. Çoxsaylı müdafiə funksiyası

6. İstilik keçirən silikagel yüksək istilik yayılmasına və temperatur müqavimətinə malikdir

7. Flicker dizaynı yoxdur

Ərizə:

1. Led işıq mənbəyi

2. Villanın ağıllı işıqlandırılması

3. Simsiz ağıllı işıqlandırma sisteminə daxil olmaq mümkündür

4. Muzeyin işıqlandırılması

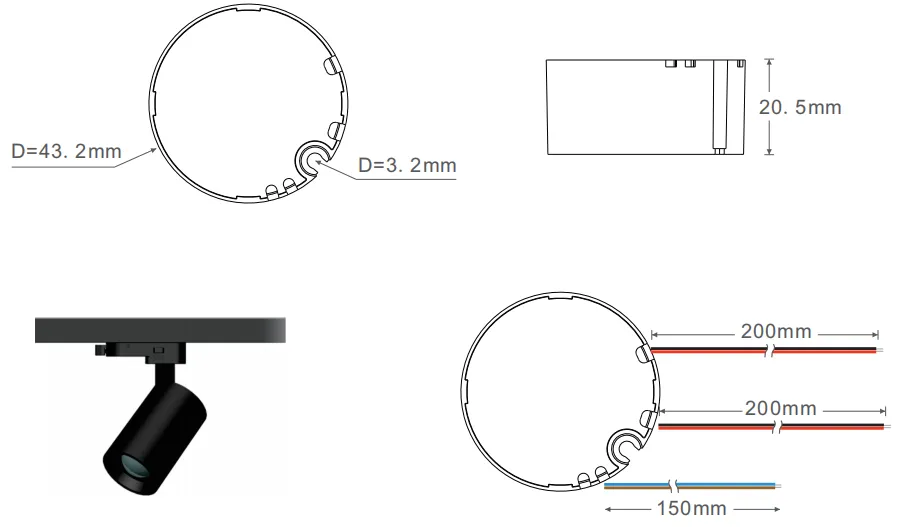

Ölçülər:

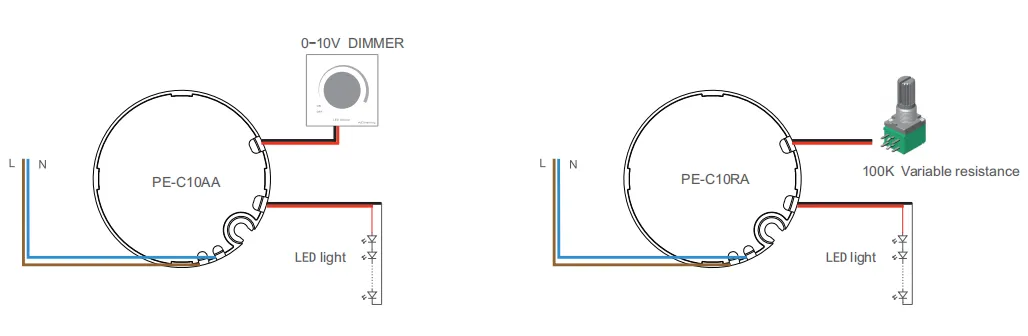

Naqillər:

İstifadəyə dair göstərişlər:

Məhsulun giriş terminalı AC canlı xətti L və sıfır xətti n ilə birləşdirilir və çıxış terminalı məhsulun identifikasiyasına uyğun olaraq naqil edilir. Müsbət və mənfi qütblərə diqqət yetirin.

1. Bu enerji təchizatından istifadə edərkən, giriş və çıxış ucunu fərqləndirməyə diqqət yetirin. Zəhmət olmasa, düzgün naqil edin və yalnız yoxlandıqdan sonra yandırın.

2. Zəhmət olmasa, əvvəlcə DC çıxışındakı yükü birləşdirin, düzgün olduğunu təsdiqləyin və sonra enerji təchizatını qoşun.

3. Məhsulun giriş gərginliyi diapazonu AC20-250v-dir, müəyyən edilmiş yük aralığında istifadə olunur və ətraf mühitin temperaturu - 20 ilə + 55 arasındadır, Məhsulun xidmət şərtlərinə cavab verən mühitdə,

məhsula 3 illik pulsuz zəmanət verilir. İstifadə zamanı ümumi problemlərin həlli:

1. Məhsul işə salındıqda işləmir: 1. Təzyiq xəttinin düzgün qoşulub-qoşulmadığını yoxlayın,

2. Siqnal idarəetmə xəttinin düzgün olub-olmaması,

3. Giriş və çıxışın səhv bağlanıb-bağlanmaması

4. Siqnal xəttinin qısaqapanma olub-olmadığını yoxlayın (siqnal işığı ayrıldıqda yandırıla bilərmi).

2. Enerji təchizatı aşağı gərginlikli xətt nömrəsi ilə idarə olunduğundan, qorunan siqnal xətlərindən istifadə olunduğu qədər istifadə edilməlidir.

nəzarət kəmiyyətini və məsafəni təmin etmək üçün faktiki istifadədə mümkündür.

0-10V və 1-10V arasındakı fərq:

1. Bu enerji təchizatından istifadə edərkən, giriş və çıxış ucunu fərqləndirməyə diqqət yetirin. Zəhmət olmasa tel çəkin

düzgün və yalnız yoxlandıqdan sonra yandırın.

2. Zəhmət olmasa, əvvəlcə DC çıxışındakı yükü birləşdirin, düzgün olduğunu təsdiqləyin və sonra enerji təchizatını qoşun.

3. Məhsulun giriş gərginliyi diapazonu ac20-250v-dir, müəyyən edilmiş yük diapazonunda istifadə olunur və ətraf mühitin temperaturu - 20 ilə + 55 arasındadır,

Məhsulun xidmət şərtlərinə cavab verən mühitdə məhsula 3 illik pulsuz zəmanət verilir.

İstifadə zamanı ümumi problemlərin həlli:

1. Məhsul işə salındıqda işləmir: 1. Təzyiq xəttinin düzgün qoşulub-qoşulmadığını yoxlayın,

2. Siqnal idarəetmə xəttinin düzgün olub-olmaması,

3. Giriş və çıxışın səhv bağlanıb-bağlanmaması

4. Siqnal xəttinin qısaqapanma olub-olmadığını yoxlayın (siqnal işığı ayrıldıqda yandırıla bilərmi).

2. Enerji təchizatı aşağı gərginlikli xətt nömrəsi ilə idarə olunduğundan, qorunan siqnal xətlərindən də istifadə edilməlidir.

nəzarət kəmiyyətini və məsafəni təmin etmək üçün faktiki istifadədə mümkün qədər.
