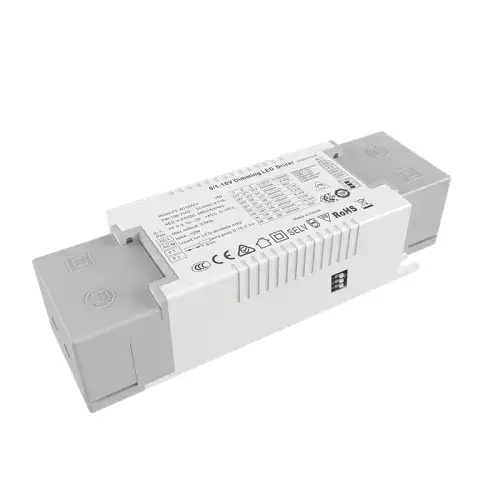

10W Sabit Cərəyan 0/1-10V CCT Dimləşdirilə bilən LED Sürücü

Starwell fabrikinin yüksək keyfiyyətli 10W Sabit Cərəyan 0/1-10V CCT Dimləşdirilə bilən LED Sürücüsü iki kanal siqnal nəzarəti qəbul edir, bir kanal parlaqlığa nəzarət etmək üçün 0/1-10v, digər kanal rəng istiliyinə nəzarət etmək üçün 0/1-10v, CPU qaralma əyrisini və qarışıq tezlik nəzarətini idarə edir.

Sorğu göndərin

Peşəkar istehsalçı olaraq, Starwell sizi yüksək keyfiyyətli 10W Sabit Cərəyan 0/1-10V CCT Dimləşdirilə bilən LED Sürücü ilə təmin etmək istərdi. Parlaqlığın vizual qavranılmasına nail olmaq üçün istifadə edilən xammallar birinci sıra brendlər, idxal edilmiş çip ultra dərin qaraltma dizaynıdır, bazarda müxtəlif ağıllı qaralma sistemlərinə uyğundur. Rəng temperaturuna dəqiq nəzarət, ultra kiçik ölçülü dizayn (əgər sistem eyni zamanda iki parlaqlıq tənzimlənməsi kanalı olan qarışıq rəng temperaturu rejimidirsə, proqramı fərdiləşdirmək lazımdır).

Spesifikasiya

Model		PE-FN10ACA42	PE-FN20ACA42
ÇIXIŞ	Çıxış gərginliyi	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Maksimum Çıxış Gərginliyi	42Vdc	42Vdc
	Yüksüz Çıxış Gərginliyi	45Vdc	45Vdc
	Çıxış cərəyanı	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Çıxış Gücü	1.5W~9.8W	2W~21W
	Strobe Səviyyəsi	Flicker yoxdur
	Qaralma diapazonu	0~100%，LEDstart 0,03% mümkündür.
	PWM Qaralma Tezliyi	>3600Hz
	Cari Dəqiqlik	±5%
	Gücü söndürmə rejimi	Maksimum parlaqlıq çıxışı yoxdur
GİRİŞ	Qaralma interfeysi	0-10V 1-10V siqnal interfeysi cərəyanı <2ma
	Giriş gərginliyi diapazonu	200-250Vac
	Tezlik	50/60Hz
	Giriş cərəyanı	<0,045A ac230v	<0,055A ac230v
	Güc faktoru	PF>0,94/230V ac (tam yükdə)	PF>0.95/230V ac (tam yükdə)
	THD	230Vac@THD <14% (tam yükdə)
	Effektivlik (tip)	81%	86%
	Başlanğıc cərəyan (tip.)	soyuq başlanğıc25A@230Vac
	Qarşıdurma	L-N: 1.8kV
	Sızma cərəyanı	<0,25mA/230Vac
MÜHİT	İş temperaturu	ta: 45°C tc: 80 °C
	İş rütubəti	20 ~ 95% RH, kondensasiya olunmur
	Saxlama temperaturu, rütubət	-40 ~ 80°C, 10~95%RH
	Temp.əmsalı	±0,03%/°C(0-50)°C
	Vibrasiya	10~500Hz, 2G 12dəq./1dövr, 72dəq müddət. hər biri X, Y, Z oxları boyunca.
MÜDAFİƏ	Həddindən artıq istidən qorunma	PCB temperaturu ≥110°C olduqda, çıxış cərəyanını ağıllı şəkildə tənzimləmək və ya söndürmək, avtomatik bərpa.
	Həddindən artıq yükdən qorunma	Nominal güc≥102% olduqda çıxışı bağlayın, avtomatik bərpa olunur.
	Qısa Qapanma Mühafizəsi	Qısa qapanma baş verərsə, avtomatik olaraq bağlanır, avtomatik bərpa olunur.
	Qeyri-yükdən qorunma	çıxış Sabit gərginlik.
TƏHLÜKƏSİZLİK & EMC	Dözümlü Gərginlik	I/P-O/P: 3750Vac
	İzolyasiya müqaviməti	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Təhlükəsizlik Standartları	IEC/EN61347-1, IEC/EN61347-2-13
	EMC emissiyası	/
	EMC toxunulmazlığı	/
	Strobe Test Standartı	IEEE 1789
BAŞQALARI	Ölçü	130 × 37 × 22,6 mm (U × G × Y)
	Qablaşdırma	PE çanta
	Çəki (G.W.)	85g±10q

Xüsusiyyətlər:

1.birdən çox qaralma və rəng uyğunlaşdırma interfeyslərini birləşdirin 2.0/1-10v parlaqlıq tənzimlənməsi, rəng uyğunluğu temperaturu

3. stroboskopik olmadan rəqəmsal idarəetmə çıxışı

4. AC giriş 200-250v diapazonu

5. təbii hava soyutma, nəmə davamlı, istilik keçirici silikon istilik yayılması prosesi

6. dərin qaralma dizaynı

7. çoxsaylı müdafiə funksiyaları

8. crimping dizayn, rahat və sürətli

Ərizə:

1. Led ikili rəngli işıq mənbəyi

2. villanın ağıllı işıqlandırılması

3. simsiz ağıllı işıqlandırma sisteminə daxil olmaq olar

4. muzeyin işıqlandırılması

5. yüksək səviyyəli kommersiya işıqlandırması

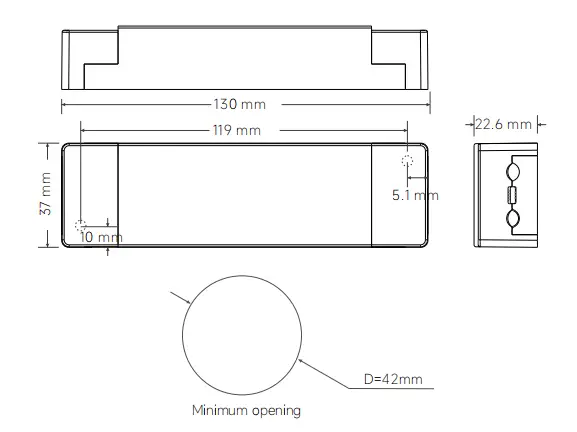

Ölçülər:

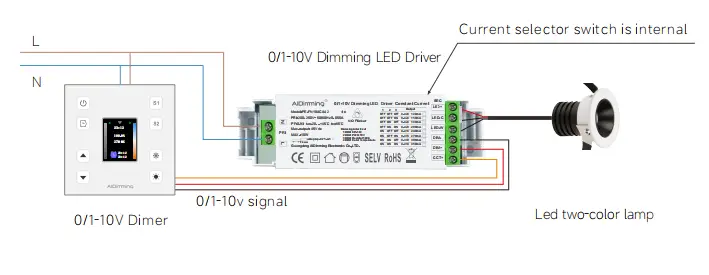

Naqillər:

1. Giriş terminalı naqilləri: 22awg-14awg (0.5mm2 – 1.5mm2) naqil ölçüsü üçün uyğundur, soyma 9-10mm qalay tələb edir

2. Çıxış terminalı naqilləri: 22awg-12awg (0.5mm2 – 1.5mm2) tel üçün uyğundur, soyma üçün 6-7mm qalay tələb olunur

3. Çıxış terminalı naqilləri: çıxış LED-inin müsbət qütbü ümumi terminaldır və üç naqilli led ola bilər

müsbət qütblərdən birinə qoşulmalıdır.

İstifadəyə dair göstərişlər:

Başqa cür göstərilməyibsə, bütün spesifikasiyalar və parametrlər 230VAC girişində, nominal yükdə və 25 ℃ mühitdə ölçülür.

Temperatur

Bu məhsulun girişində pres xətti qapağı var, özü-özünə bağlanan sıxma ilə, onu tornavida ilə açmaq olar, sonra siz

AC xətti L və boş əhəng N ilə əlaqəli giriş terminalını görəcək, Çıxış terminalı a uyğun olaraq qoşulur.

məhsul etiketi, müsbət və mənfi dirəyə diqqət yetirin.

**1: giriş və çıxış arasındakı fərqə diqqət yetirin, düzgün qoşulun, sonra işə salın

**2:zəhmət olmasa əvvəlcə DC çıxışının yükünü birləşdirin, yoxladıqdan sonra sürücünü açın; sabit cərəyan rejimində, əgər güc

Açıq dövrədə yandırın, lütfən, sürücünü söndürün və çıxışda saxlanılan elektrik enerjisi bitənə qədər LED-i qoşa bilməyin.

buraxın, əks halda LED-ə zərər verə bilər;

**3.bu tip sürücü yalnız LED lampaların istifadəsi ilə məhdudlaşır, giriş gərginliyi diapazonu AC200-250V, istilik izolyasiyası

pambıq və məhsulun istilik yayılmasına mane olan, göstərilən məhsula uyğun gələn digər əşyalar

çıxış gərginliyi, cərəyan diapazonu, istifadə mühitinin temperaturu -20-45 dərəcədir və səthi əhatə edə bilməz

ətraf mühit şəraitində bu məhsula 5 il pulsuz zəmanət verilir.

1.Söndürmə sürücüsü ilk dəfə qoşulduqdan sonra LED lampası yanmır, lütfən, AC girişini söndürün və yoxlayın

aşağıdakı kimi:

1) DC çıxışının pis kontakt olub-olmaması;

2) DC çıxış polaritesinin tərsinə çevrilməsi və ya LED lövhəsinin anti-qaynaq olması;

3) AC girişinin pis kontakt olub-olmadığını, bu nasazlıqları aradan qaldırdıqdan sonra yoxlayın;

2.Cihazın yaxşı bağlantısı var, LED işıqları var, lakin LED yanıb-sönür, lütfən, AC girişini söndürün və aşağıdakı kimi yoxlayın:

1).parametrlərin və faktiki parametrlərin uyğun olub-olmaması.

2).istifadə ilə bağlı hər hansı bir sualınız varsa, bizimlə vaxtında əlaqə saxlayın, sizinlə problemləri həll etmək üçün əlimizdən gələni edəcəyik.

0-10V və 1-10V arasındakı fərq:

1. 0 / 10V dimmer maksimum 10V-a uyğunlaşdırıldıqda, çıxış cərəyanı güc çıxışının 100%-nə, parlaqlıq isə 100%-ə çatacaq. 0-10V dimmer 0V-ə uyğunlaşdırıldıqda, cərəyan olacaq

minimum və işıq sönəcək; 1-10V qaralma 1V-ə uyğunlaşdırıldıqda, cərəyan minimumdur və işıq sönür.

2. 0-10V və 1-10V qaralma arasındakı fərq: fərqli başlanğıc və bağlanma gərginliyi, 0-10V 0,7V-də aktivdir,

(min parlaqlıq) 1-10V 1,2V-də (min parlaqlıq) aktivdir.

3. Rəqəmsal qaralma sürücüsü 0-10V və 1-10V qaralma avtomatik identifikasiyası iki tutqunlaşdırma rejimi.

4. Eyni siqnal sxemi eyni zamanda işıq və qaranlığa nəzarət edir.

5. Dimmer (qarartma sistemi) 0-10V və 1-10V qaralma siqnallarına bölünür.

6. Söndürmə uyğunluğu siqnal xəttinin idarəetmə məsafəsi və nəzarət enerji təchizatının sayı ilə əlaqədardır.

Nömrə çox böyükdürsə və ya siqnal xətti çox uzundursa, aşağı düzəliş edilə bilməz və söndürülə bilməz kimi problemlər yaranır.
